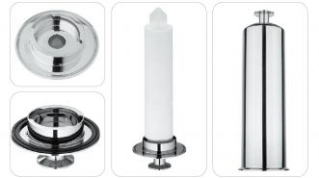

設計 | 使用 | 材質 | 接続 | Oリング |
---|---|---|---|---|
圧力:1.0MPa 温度: 100℃ |
圧力:0.7MPa 温度: 75℃ |
SUS304 SUS316 SUS316L |
10K Rc(PTF) へルール |
EPDM Viton Silicone Teflon |
※ 基本仕様はビートカット・内外面バフ研磨済
※ 材質・接続・Oリングは選択が可能です。
品番 | サイズ (mm) |
装着 (本) |
寸法 (mm) |
流量 (L/M) |
---|---|---|---|---|
SSCFH1 | 250 | 1 | 207×φ106× 500 | 16 |
SSCFH2 | 500 | 207×φ106× 750 | 33 | |
SSCFH3 | 750 | 207×φ106×1000 | 50 |
※ 寸法値207mmはへルール1Sにした場合の値で、選択される接続方法によって変わります。
寸法値φ106mmはシェル幅です。
※ 流量はフィルター未装着時の最大流量です(水の場合)。
装着フィルターの種類や精度によって変わりますので、確認が必要な場合はお問い合わせ下さい。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
お問い合わせ下さい。

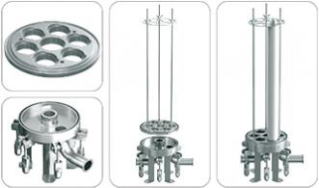

設計 | 使用 | 材質 | 接続 | Oリング |
---|---|---|---|---|
圧力:1.0MPa 温度: 100℃ |
圧力:0.7MPa 温度: 75℃ |
SUS304 SUS316 SUS316L |
10K Rc(PTF) へルール |
EPDM Viton Silicone Teflon被膜Silicone |
※ 基本仕様はビートカット・内外面バフ研磨済
※ 材質・接続・Oリングは選択が可能です。
品番 | サイズ (mm) |
装着 (本) |
寸法 (mm) |
流量 (L/M) |
容量 (L) |
---|---|---|---|---|---|
SCFH10 | 250 | 3~6 | 332×φ368× 675 | 100 | 14 |
SCFH20 | 500 | 332×φ368× 925 | 200 | 24 | |
SCFH30 | 750 | 332×φ368×1175 | 300 | 35 | |
SCFH40 | 1000 | 332×φ368×1425 | 400 | 45 |
※ 装着本数は3~6本の間で指定出来ます。
※ 寸法値332mmはへルール2Sにした場合の値で、選択される接続方法によって変わります。
※ 流量はフィルター未装着時の最大流量です(水の場合)。
装着フィルターの種類や精度によって変わりますので、確認が必要な場合はお問い合わせ下さい。
※ その他750mmを8~40本まで装着可能なサニタリーフィルターハウジングがございます。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
お問い合わせ下さい。

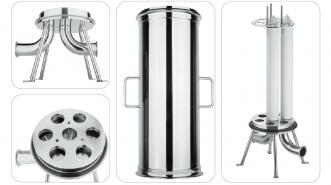

設計 | 使用 | 材質 | 接続 | Oリング |
---|---|---|---|---|
圧力:1.0MPa 温度: 100℃ |
圧力:0.7MPa 温度: 75℃ |
SUS304 SUS316 SUS316L |
へルール BSPTF |
EPDM Viton Silicone NBR Teflon |
※ 基本仕様はビートカット・内外面バフ研磨済
※ 材質・接続・Oリングは選択が可能です。
品番 | サイズ (mm) |
装着 (本) |
寸法 (mm) |
流量 (L/M) |
---|---|---|---|---|
SSCFH-T1 | 250 | 1 | 188×φ101× 493 | 16 |
SSCFH-T2 | 500 | 188×φ101× 743 | 33 | |
SSCFH-T3 | 750 | 188×φ101× 993 | 50 |
※ 寸法値188mmはへルール1Sにした場合の値で、選択される接続方法によって変わります。
寸法値φ101mmはシェル幅です。
※ 流量はフィルター未装着時の最大流量です(水の場合)。
装着フィルターの種類や精度によって変わりますので、確認が必要な場合はお問い合わせ下さい。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
お問い合わせ下さい。

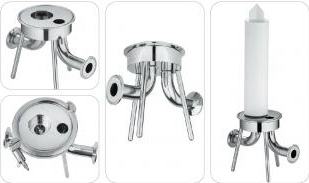

設計 | 使用 | 材質 | 接続 | Oリング |
---|---|---|---|---|
圧力:1.0MPa 温度: 100℃ |
圧力:0.7MPa 温度: 75℃ |
SUS304 SUS316 SUS316L |
へルール BSPTF |
EPDM Viton Silicone NBR Teflon |
※ 基本仕様はビートカット・内外面バフ研磨済
※ 材質・接続・Oリングは選択が可能です。
品番 | サイズ (mm) |
装着 (本) |
寸法 (mm) |
流量 (L/M) |
---|---|---|---|---|
SSCFH-I1 | 250 | 1 | 102×φ102× 428 | 16 |
SSCFH-I2 | 500 | 102×φ102× 638 | 33 | |
SSCFH-I3 | 750 | 102×φ102× 938 | 50 |
※ 寸法値φ102mmはシェル幅です。
※ 流量はフィルター未装着時の最大流量です(水の場合)。
装着フィルターの種類や精度によって変わりますので、確認が必要な場合はお問い合わせ下さい。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
お問い合わせ下さい。

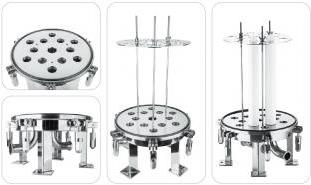

設計 | 使用 | 材質 | 接続 | Oリング |
---|---|---|---|---|
圧力:1.0MPa 温度: 100℃ |
圧力:0.7MPa 温度: 75℃ |
SUS304 SUS316 SUS316L |
へルール10K Rc(PTF) |
EPDM ・ NBR Viton ・ Silicone Teflon被膜Silicone |
※ 基本仕様はビートカット・内外面バフ研磨済
※ 材質・接続(口径含む)・Oリングは選択が可能です。
品番 | サイズ (mm) |
本数 (本) |
流量 (t/h) |
容量 (L) |
重量 (Kg) |
---|---|---|---|---|---|
FCHSM31 | 750 | 7~8 | 24 | 70 | 70 |
FCHSM32 | 9~11 | 33 | 90 | 80 | |
FCHSM33 | 12~18 | 54 | 120 | 95 | |
FCHSM34 | 19~26 | 78 | 172 | 125 | |
FCHSM35 | 27~40 | 129 | 237 | 165 |
※ 流量はフィルター未装着時水での最大流量で、フィルターの精度や流体の粘度などによって異なります。
※ 装着フィルターの種類はDOEの他2-222・2-226Oリング仕様がお選び頂けます。
※ 図面をご用意しておりますのでお申し付け下さい。
※ 納期は約30日となります。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
設計 | 使用 | 材質 | 接続 | Oリング |
---|---|---|---|---|
圧力:1.0MPa 温度: 100℃ |
圧力:0.7MPa 温度: 75℃ |
SUS304 SUS316 SUS316L |
へルール10K Rc(PTF) |
EPDM ・ NBR Viton ・ Silicone Teflon被膜Silicone |
※ 材質・接続(口径含む)・Oリングは選択が可能です。
品番 | サイズ (mm) |
本数 (本) |
重量 (Kg) |
---|---|---|---|
FCHSM2-31 | 750 | 3~6 | 55 |
FCHSM2-32 | 7~8 | 85 | |
FCHSM2-33 | 9~12 | 95 | |
FCHSM2-34 | 13~18 | 115 | |
FCHSM2-35 | 19~30 | 145 | |
FCHSM2-36 | 31~36 | 200 | |
FCHSM2-41 | 1000 | 3~6 | 未確認 |
FCHSM2-42 | 7~8 | ||
FCHSM2-43 | 9~12 | ||
FCHSM2-44 | 13~18 | ||
FCHSM2-45 | 19~30 | ||
FCHSM2-46 | 31~36 |
※ 装着フィルターの種類はDOEの他2-222・2-226Oリング仕様がお選び頂けます。
※ 図面をご用意しておりますのでお申し付け下さい。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
