糸巻きフィルター
筒状のコア（芯）に何重にも糸を巻いた形の液体濾過用カートリッジフィルターで内側から外側に向かって徐々に糸の圧を調整することによってろ過精度を調節するデブスフィルター（深層ろ過型）です。適切な密度匂配のデブス構造により大きな粒子は表層部で、粒子が小さくなるにしたがいより深層部で捕捉するため多くの粒子を効率よく捕捉します。高流量で低圧力損失、産業用のプレフィルター（一次フィルター）として最適で、短時間のろ過処理でコストダウンが図れます。また、筒型のカートリッジフィルターの中では粒子捕捉量が多くコストパフォーマンスに優れた商品で、ほとんどのDOE（ダブルオープンエンド）用カートリッジフィルターハウジング（濾過器）で使用できワインドフィルターとも呼ばれています。
サイズは２５０・５００・７５０・１０００mmの世界標準規格４種類があり、必要な流量及び濾過精度でサイズと本数が決まります。少量のろ過には250・500mmをプールや温浴施設などでの大流量が必要な場合は交換頻度が少ない750・1000mm等をお選び下さい。
標準品はポリプロピレン糸とポリプロピレンコアのオールPP製ですので、水以外にも各種溶液や薬品（強酸から強アルカリ）にも使用可能です。また、簡単に取り扱えることから排水・廃液処理などにも使用され、焼却が可能ですので廃棄物を
大幅に削減出来ます。
その他にも食品用、PP糸＋SUS（ステンレス）コア仕様、耐熱・耐溶剤性が高いコットン糸＋SUSコア仕様、グラスファイバー糸＋SUSコア仕様などの有機溶剤・潤滑剤・ボイラー復水などの用途に対応した各種商品も取り扱っております。各種仕様をご確認下さい。

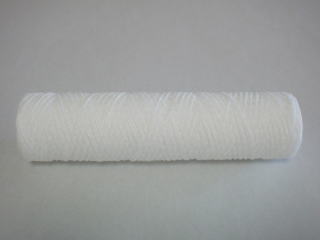

ポリプロピレン糸/PPコア
仕様
圧力
(MPa) |
温度
(℃) |
材質 |
外径×内径
(mm) |
| 0.27 |
90 |
PP糸
ＰＰコア |
φ63×φ30 |
※ 内径の内側にネジ山が切ってあります。
規格
| 品番 |
寸法
(mm) |
精度
(μ) |
価格
(円)
|
| WF0010250 |
250 |
1 |
300 |
| WF0050250 |
5 |
| WF0100250 |
10 |
| WF0250250 |
25 |
| WF0500250 |
50 |
| WF1000250 |
100 |
| WF0010500 |
500 |
1 |
600 |
| WF0050500 |
5 |
| WF0100500 |
10 |
| WF0250500 |
25 |
| WF0500500 |
50 |
| WF1000500 |
100 |
| WF0010750 |
750 |
1 |
900 |
| WF0050750 |
5 |
| WF0100750 |
10 |
| WF0250750 |
25 |
| WF0500750 |
50 |
| WF1000750 |
100 |
| WF0011000 |
1000 |
1 |
1200 |
| WF0051000 |
5 |
| WF0101000 |
10 |
| WF0251000 |
25 |
| WF0501000 |
50 |
| WF1001000 |
100 |
※ 上記価格は送料・消費税が含まれておりません。
※ 精度の下線印は在庫しておりませんが、ご要望が有れば在庫を承ります。
※ ２５０ｍｍは１箱３０本、５００ｍｍ以上は各１箱１５本入りとなります。
※ 台湾製
用途
- 地下水・井戸水等のろ過
- 洗浄水・冷却水等各種工業用水のろ過
- プール・ジャグジー他温浴施設でのろ過
- 糊・コンパウンド・研磨剤のろ過
- インク・染料・顔料・塗料など製品のろ過
- メッキ液などの酸・アルカリ溶液のろ過
- 各種薬品のろ過
- 各種排水処理
ろ過精度と流量
公称孔径
(μ) |
1 |
3 |
5 |
10 |
25 |
50 |
100 |
流量
(L/M) |
5～6 |
6～8 |
8～10 |
13～18 |
15～28 |
20～40 |
30～60 |
初期ろ過率
(%) |
約50 |
約45 |
約40 |
約35 |
約30 |
約25 |
約20 |
※ 流量は各250mmあたりでの数値で初期ろ過率とろ過条件(粒子の量・比率・形状等)により
前後しますので参考値としてお考え下さい。
ポリプロピレン糸/SUSコア
仕様
圧力
(MPa) |
温度
(℃) |
材質 |
外径×内径
(mm) |
| 0.27 |
90 |
PP糸
SUSコア |
φ63×φ30 |
規格
| 品番 |
寸法
(mm) |
精度
(μ) |
価格
(円)
|
| WF0010250S |
250 |
1 |
800 |
| WF0050250S |
5 |
| WF0100250S |
10 |
| WF0250250S |
25 |
| WF0500250S |
50 |
| WF1000250S |
100 |
| WF0010500S |
500 |
1 |
1600 |
| WF0050500S |
5 |
| WF0100500S |
10 |
| WF0250500S |
25 |
| WF0500500S |
50 |
| WF1000500S |
100 |
※ 上記価格は送料・消費税が含まれておりません。
※ 受注生産にて承ります。
※ ２５０ｍｍは１箱３０本、５００ｍｍ以上は各１箱１５本入りとなります。
※ 台湾製

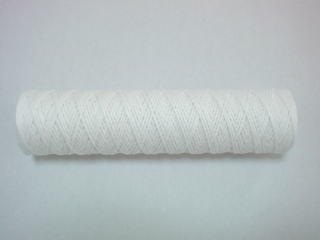

コットン糸/SUSコア
仕様
圧力
(MPa) |
温度
(℃) |
材質 |
外径×内径
(mm) |
| 0.49 |
120 |
コットン糸
SUSコア |
φ62×φ28 |
規格
| 品番 |
寸法
(mm) |
精度
(μ) |
価格
(円)
|
| WFCC0011 |
250 |
1 |
980 |
| WFCC0031 |
3 |
| WFCC0051 |
5 |
| WFCC0101 |
10 |
| WFCC0251 |
25 |
| WFCC0501 |
50 |
| WFCC0751 |
75 |
| WFCC1001 |
100 |
| WFCC1501 |
150 |
| WFCC0012 |
500 |
1 |
1980 |
| WFCC0032 |
3 |
| WFCC0052 |
5 |
| WFCC0102 |
10 |
| WFCC0252 |
25 |
| WFCC0502 |
50 |
| WFCC0752 |
75 |
| WFCC1002 |
100 |
| WFCC1502 |
150 |
※ 上記価格は送料・消費税が含まれておりません。
※ ５００ｍｍ以上は受注生産にて承ります。
※ コットン糸とPPコアの組み合わせ仕様もございます。
※ ２５０ｍｍは１箱５０本、５００ｍｍ以上は各１箱２５本入りとなります。
※ 日本フィルターメーカー製

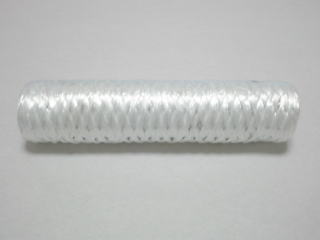

グラスファイバー糸/SUSコア
仕様
圧力
(MPa) |
温度
(℃) |
材質 |
外径×内径
(mm) |
| 0.27 |
250 |
グラスファイバー糸
SUSコア |
φ61×φ28 |
規格
| 品番 |
寸法
(mm) |
精度
(μ) |
価格
(円)
|
| WFGF0010250 |
250 |
1 |
3800 |
| WFGF0050250 |
5 |
| WFGF0100250 |
10 |
| WFGF0200250 |
20 |
| WFGF0300250 |
30 |
| WFGF0500250 |
50 |
| WFGF0750250 |
75 |
| WFGF1000250 |
100 |
| WFGF1500250 |
150 |
※ 上記価格は送料・消費税が含まれておりません。
※ 受注生産にて承り納期は約一ヶ月となります。
※ ５００・７５０・１０００ｍｍ仕様もございます。
※ 中国製

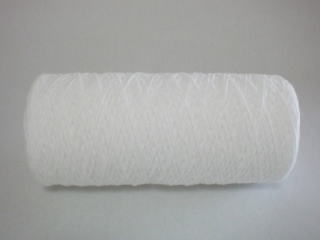

ポリプロピレン糸/PPコア（太巻）
仕様
圧力
(MPa) |
温度
(℃) |
材質 |
外径×内径
(mm) |
| 0.27 |
90 |
PP糸
PPコア |
φ115×φ28 |
規格
| 品番 |
寸法
(mm) |
精度
(μ) |
価格
(円)
|
| WFBB0010250 |
250 |
1 |
1980 |
| WFBB0050250 |
5 |
| WFBB0100250 |
10 |
| WFBB0200250 |
20 |
| WFBB0300250 |
30 |
| WFBB0500250 |
50 |
| WFBB0750250 |
75 |
| WFBB1000250 |
100 |
| WFBB1500250 |
150 |
| WFBB0010508 |
508 |
1 |
3980 |
| WFBB0050508 |
3 |
| WFBB0100508 |
5 |
| WFBB0200508 |
10 |
| WFBB0300508 |
25 |
| WFBB0500508 |
50 |
| WFBB0750508 |
75 |
| WFBB1000508 |
100 |
| WFBB1500508 |
150 |
※ 上記価格は送料・消費税が含まれておりません。
※ 受注生産にて承ります。
※ ２５０ｍｍは１箱２０本、５００ｍｍは１箱１０本入りとなります。
※ 台湾製
※ その他日本メーカー製の取り扱いもございます。
ポリプロピレン糸/PPコア（食品対応）
仕様
圧力
(MPa) |
温度
(℃) |
材質 |
外径×内径
(mm) |
| 未確認 |
80 |
PP糸
ＰＰコア |
φ63×φ30 |
規格
| 品番 |
寸法
(mm) |
精度
(μ) |
荷姿
(本)
|
| WF0005250JD |
250 |
0.5 |
50 |
| WF0010250JD |
1 |
| WF0030250JD |
3 |
| WF0050250JD |
5 |
| WF0100250JD |
10 |
| WF0250250JD |
25 |
| WF0500250JD |
50 |
| WF0750250JD |
75 |
| WF1000250JD |
100 |
| WF1500250JD |
150 |
| WF2000250JD |
200 |
| WF0005500JD |
500 |
0.5 |
25 |
| WF0010500JD |
1 |
| WF0030500JD |
3 |
| WF0050500JD |
5 |
| WF0100500JD |
10 |
| WF0250500JD |
25 |
| WF0500500JD |
50 |
| WF0750500JD |
75 |
| WF1000500JD |
100 |
| WF1500500JD |
150 |
| WF2000500JD |
200 |
| WF0005750JD |
750 |
0.5 |
25 |
| WF0010750JD |
1 |
| WF0030750JD |
3 |
| WF0050750JD |
5 |
| WF0100750JD |
10 |
| WF0250750JD |
25 |
| WF0500750JD |
50 |
| WF0750750JD |
75 |
| WF1000750JD |
100 |
| WF1500750JD |
150 |
| WF2000750JD |
200 |
※ PP糸を洗浄し油脂分を極力除去しているので純水関係にも使用可能です。
※ 1000mmタイプもございます。
※ 日本フィルターメーカー製
ポリプロピレン糸/PPコア（日本メーカー製）
仕様
圧力
(MPa) |
温度
(℃) |
材質 |
外径×内径
(mm) |
| 未確認 |
80 |
PP糸
ＰＰコア |
φ63×φ30 |
規格
| 品番 |
寸法
(mm) |
精度
(μ) |
荷姿
(本)
|
| WF0005250JR |
250 |
0.5 |
50 |
| WF0010250JR |
1 |
| WF0030250JR |
3 |
| WF0050250JR |
5 |
| WF0100250JR |
10 |
| WF0250250JR |
25 |
| WF0500250JR |
50 |
| WF0750250JR |
75 |
| WF1000250JR |
100 |
| WF1500250JR |
150 |
| WF2000250JR |
200 |
| WF0005500JR |
500 |
0.5 |
25 |
| WF0010500JR |
1 |
| WF0030500JR |
3 |
| WF0050500JR |
5 |
| WF0100500JR |
10 |
| WF0250500JR |
25 |
| WF0500500JR |
50 |
| WF0750500JR |
75 |
| WF1000500JR |
100 |
| WF1500500JR |
150 |
| WF2000500JR |
200 |
| WF0005750JR |
750 |
0.5 |
25 |
| WF0010750JR |
1 |
| WF0030750JR |
3 |
| WF0050750JR |
5 |
| WF0100750JR |
10 |
| WF0250750JR |
25 |
| WF0500750JR |
50 |
| WF0750750JR |
75 |
| WF1000750JR |
100 |
| WF1500750JR |
150 |
| WF2000750JR |
200 |
※ ろ過精度の幅が広く様々な用途に対応しております。
※ １０００mmタイプとインチサイズの他に１２５・１６５ｍｍがございます。
※ その他ジョイント仕様・長繊維仕様など特殊なシリーズもご用意致します。
※ 日本フィルターメーカー製
ポリプロピレン糸/PPコア（日本メーカー製/精密対応）
仕様
圧力
(MPa) |
温度
(℃) |
材質 |
外径×内径
(mm) |
| 0.5MPa |
80 |
PP糸
ＰＰコア |
φ62×φ28 |
規格
| 品番 |
寸法
(mm) |
精度
(μ) |
荷姿
(本)
|
| WF0005250JP |
250 |
0.5 |
25 |
| WF0010250JP |
1 |
| WF0030250JP |
3 |
| WF0050250JP |
5 |
| WF0100250JP |
10 |
| WF0250250JP |
25 |
| WF0500250JP |
50 |
| WF0750250JP |
75 |
| WF1000250JP |
100 |
| WF1500250JP |
150 |
| WF0005500JP |
500 |
0.5 |
25 |
| WF0010500JP |
1 |
| WF0030500JP |
3 |
| WF0050500JP |
5 |
| WF0100500JP |
10 |
| WF0250500JP |
25 |
| WF0500500JP |
50 |
| WF0750500JP |
75 |
| WF1000500JP |
100 |
| WF1500500JP |
150 |
| WF0005750JP |
750 |
0.5 |
20 |
| WF0010750JP |
1 |
| WF0030750JP |
3 |
| WF0050750JP |
5 |
| WF0100750JP |
10 |
| WF0250750JP |
25 |
| WF0500750JP |
50 |
| WF0750750JP |
75 |
| WF1000750JP |
100 |
| WF1500750JP |
150 |
※ 密度勾配構造を採用しろ過精度の幅が広く精密で様々な用途に対応しております。
（除去率68.70～97.12%）
※ 500・750・1000mmは受注生産となり納期が約2か月必要です。
※ その他SUSコア仕様や無撚糸タイプもございます。
※ 日本フィルターメーカー製
