直径が115~165mmまでの大型カートリッジフィルターを3シリーズ取り揃えております。一般的なカートリッジフィルターに比べ太いタイプの商品で、有効ろ過面積が約2.5倍以上と多いため、使用期間が長く除去容量と流量が多いので安定したろ過能力を発揮し使用期間を延ばた各種液体のろ過用カートリッジフィルターです。

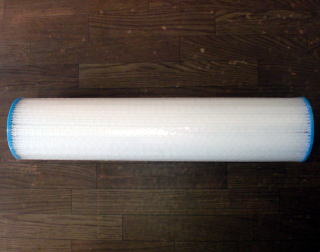

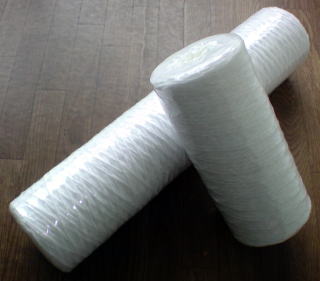

直径115mmのシリーズは、通称ビックブルーと呼ばれ、一般的なカートリッジフィルターと同様のシリーズが有り、種類は糸巻きフィルター・メルトブローフィルター・プリーツフィルター・活性炭フィルターの4種類です。長さは10インチ(250mm)と20インチ(508mm) の2種類、専用のフィルターハウジングにセットして使用され、各種精度を取り揃えております。

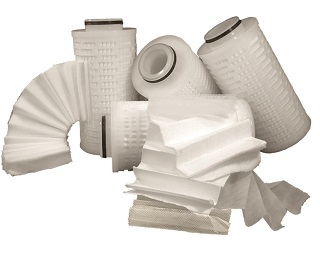

131mmのシリーズはTFL-LCD業界向けに企画されたフィルターで、大流量アプリケーションに対応し1本で200L/M以上の流量を実現し低圧損&ロングライフを実現します。また、3種類の濾材を取り揃え幅広い用途に使用可能です。
圧力 (MPa) |
温度 (℃) |
形状 | 外形×内径 (mm) |
コア |
---|---|---|---|---|
0.27 | 90(ポリプロピレン) 150(コットン) 400(グラスファイバー) |
DOE |
φ115×φ28 | PP SUS304 SUS306 |
※ 糸とコアの材質は選択可能です。
材質 | 寸法 (mm) |
精度 (μ) |
---|---|---|
ポリプロピレン | 250 500 |
0.5 1 5 10 25 50 100 |
コットン | ||
グラスファイバー |
※ 寸法はインチサイズも選択可能です。
※ ポリプロピレン製以外は受注生産にて承ります。
圧力 (MPa) |
温度 (℃) |
形状 | 外形×内径 (mm) |
コア |
---|---|---|---|---|
0.48 | 75(ポリプロピレン) 75(ポリエステル) |
DOE |
φ115×φ28 | PP SUS304 SUS306 |
※ 材質とコアの材質は選択可能です。
材質 | 寸法 (mm) |
精度 (μ) |
---|---|---|
ポリプロピレン | 250 | 0.5 1 5 10 25 50 100 |
ポリエステル | ||
ポリプロピレン | 500 | |
ポリエステル |
※ 寸法はインチサイズも選択可能です。
※ 受注生産にて承ります。
圧力 (MPa) |
温度 (℃) |
形状 | 外形×内径 (mm) |
コア |
---|---|---|---|---|
0.3 | 60 | DOE |
φ115×φ28 | PP |
※ 材質とコアの材質は選択可能です。
材質 | 寸法 (mm) |
精度 (μ) |
---|---|---|
ポリプロピレン | 250 | 0.5 1 5 10 25 50 100 |
500 |
※ 寸法はインチサイズも選択可能です。
※ 受注生産にて承ります。
圧力 (MPa) |
温度 (℃) |
形状 | 外形×内径 (mm) |
コア |
---|---|---|---|---|
0.69(ヤシ殻) 0.45(繊維) |
80(ヤシ殻) 52(繊維) |
DOE |
φ115×φ28 | Buna-N |
※ 材質とコアの材質は選択可能です。
材質 | 寸法 (mm) |
精度 (μ) |
---|---|---|
ヤシ殻活性炭 繊維活性炭 |
250 | 5 |
500 |
※ 寸法はインチサイズも選択可能です。
※ 受注生産にて承ります。
圧力 (MPa) |
温度 (℃) |
素材 (mm) |
Oリング |
---|---|---|---|
0.48 | 80(PP) 80(PES) 90(PTFE) |
PP PES PTFE |
EPDM バイトン テフロン被膜バイトン |
※ 素材とO-リングは選択可能です。
素材 | 寸法 (mm) |
精度 (μ) |
---|---|---|
PP | 外形 φ131×267mm 内径 φ52 |
0.2 0.5 0.8 1 3 5 10 20 30 40 50 70 100 |
PES | 0.08 0.1 0.2 0.45 0.6 0.8 1.2 |
|
PTFE | 0.05 0.1 0.2 0.45 1 3 5 10 |
※ 全て受注生産にて承ります。

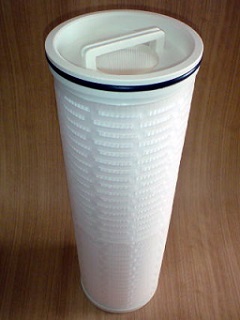

圧力 (MPa) |
温度 (℃) |
外形×内径 (mm) |
Oリング |
---|---|---|---|
0.4.8 | 80(PP) 80(PES) 120(GF) |
φ152×φ75 | シリコン EPDM バイトン テフロン被膜バイトン |
※ 濾材・O-リングは選択可能です。
材質 | 寸法 (インチ) |
精度 (μ) |
---|---|---|
PP | 20 40 60 |
1 5 10 20 30 50 100 |
PES | 0.1 0.2 0.5 1 |
|
GF | 1 5 10 20 |
※ 受注生産にて承ります。

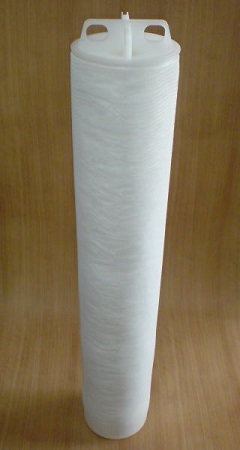

圧力 (MPa) |
温度 (℃) |
外形×内径 (mm) |
Oリング |
---|---|---|---|
0.48 | 70 |
φ165×φ40 | シリコン EPDM バイトン テフロン被膜バイトン |
※ O-リングは選択可能です。
材質 | 寸法 (インチ) |
精度 (μ) |
---|---|---|
ポリプロピレン | 40 | 1 3 5 10 20 30 40 70 |
※ 受注生産にて承ります。
