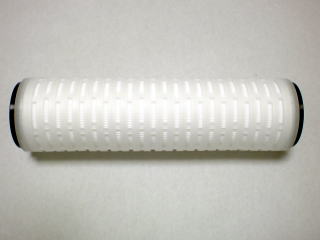

プリーツフィルター
筒状のコア(芯)にPP(ポリプロピレン)ファイバーやメンブレン(膜)をプリーツ状に折りたたみ周囲を覆った構造の水や各種液体用のカートリッジフィルター。フィルターハウジング(濾過器)に装着して使用され、ろ過面積が広く精密ろ過に適したサーフェイスフィルター(表面ろ過型)でロングライフを実現します。
精度は0.2～100μｍ(ポリプロファイバーの場合)と幅広く、洗浄水や各種液体のファイナルフィルターや純水製造のプレフィルターとして使用されます。長さは250・500・750ｍｍ用の世界標準規格3種類で、一般的な形状であるDOE(ダブルオープンエンド)の他、サニタリーハウジング等で使用される高精度のO-リングシール(2-222と2-226)仕様があります。また、DOEに限定されたPPファイバーのエコノミータイプは、安価で濾過精度も平均97％と高く、コストパフォーマンスに優れ、流量も最大60L/M
(250mm/50μｍ)と大きく経済的です。
ＰＰ素材の他により高いろ過効率を実現するグラスファイバータイプは、ポリエステルファイバーとの二層構造により高度な液体澄化要求される分野に適しており、珪藻土をシート化したタイプは懸濁物質やサブミクロン粒子の除去に優れています。
また、各種化学薬品のろ過に適したメンブレンフィルターは、PES(0.03μｍ～)やPTFE(0.05μｍ～)・ナイロン(0.1μｍ～)等の素材各種仕様がございます。簡単に取り扱え熱溶着技術によって成型して溶出が極めて少ないメンブレン(膜)です。
お使いのフィルターハウジング(濾過器)に合わせてお選び下さい。
エコノミータイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
外装 |
O-リング |
| 0.50 |
80 |
DOE
|
PP |
EPDM
NBR
シリコン
フッ素被膜バイトン |
※ O-リングは選択可能です。
※ 2-222/Fin・Flatと2-226/Fin・Flat形状も製造可能。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
価格 |
| PFPP001250E |
250 |
0.1 |
φ69×φ26 |
2800円 |
| PFPP002250E |
0.2 |
| PFPP005250E |
0.45 |
| PFPP010250E |
1 |
| PFPP030250E |
3 |
| PFPP050250E |
5 |
| PFPP100250E |
10 |
| PFPP200250E |
20 |
| PFPP500250E |
50 |
※ 上記価格はO-リングがEPDMで送料・消費税が含まれておりません。
他のO-リングでのご提供も可能ですが、価格が変わりますのでご了承ください。
※ 通常在庫商品・日本フィルターメーカー製。
※ 飲料対応可能
※ ５００・７５０ｍｍ、SEO(2-222や2-226 O-リング仕様)は受注生産にて承ります。
レギュラータイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
外装 |
O-リング |
| 0.48 |
80 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat |
PP |
シリコン
EPDM
バイトン
テフロン被膜バイロン |
※ O-リングと形状は選択可能です。
形状は左端からDOE・2-226・2-222 O-リング仕様となります。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
| PFPP00021 |
250 |
0.2 |
φ70×φ28 |
| PFPP00051 |
0.5 |
| PFPP00081 |
0.8 |
| PFPP00101 |
1 |
| PFPP00201 |
2 |
| PFPP00301 |
3 |
| PFPP00501 |
5 |
| PFPP01001 |
10 |
| PFPP02001 |
20 |
| PFPP03001 |
30 |
| PFPP04001 |
40 |
| PFPP05001 |
50 |
| PFPP07001 |
70 |
| PFPP10001 |
100 |
| PFPP00022 |
500 |
0.2 |
| PFPP00052 |
0.5 |
| PFPP00082 |
0.8 |
| PFPP00102 |
1 |
| PFPP00202 |
2 |
| PFPP00302 |
3 |
| PFPP00502 |
5 |
| PFPP01002 |
10 |
| PFPP02002 |
20 |
| PFPP03002 |
30 |
| PFPP04002 |
40 |
| PFPP05002 |
50 |
| PFPP07002 |
70 |
| PFPP10003 |
100 |
※ 品番の他に形状とO-リングをご指定下さい。
※ ３０インチのご注文も承ります。
※ 納期は約二週間となります。

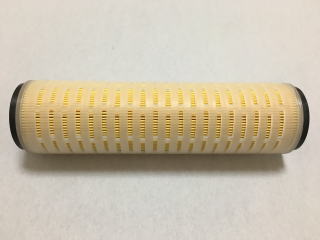

グラスファイバータイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
濾材 |
O-リング |
| 0.50 |
80 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat
|
グラスファイバー
ポリエステル |
EPDM
NBR
シリコン
フッ素被膜バイトン |
※ 形状とO-リングは選択可能です。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
| PFGF031 |
250 |
0.3 |
φ69×φ26 |
| PFGF061 |
0.6 |
| PFGF101 |
1 |
| PFGF201 |
2 |
| PFGF301 |
3 |
※ ５００・７５０ｍｍも供給可能です。
※ 日本フィルターメーカー製
特徴
- マイクログラスファイバーとポリエステルファイバーの２層構造
- 懸濁物質やサブミクロン粒子の除去に優れる
- 高分級ろ過
- 有機溶剤等各種薬液濾過等に最適
セルロースタイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
濾材 |
O-リング |
| 0.50 |
80 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat
|
セルロース
オレフィン |
FKM、NBR
EPDM
シリコン
PTFE(FEP被覆) |
※ 形状とO-リングは選択可能です。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
| PFS0051 |
250 |
0.5 |
φ69×φ26
φ69×φ27
φ69×φ38 |
| PFS0101 |
1 |
| PFS0301 |
3 |
| PFS0501 |
5 |
| PFS1001 |
10 |
| PFS2501 |
25 |
| PFS5001 |
50 |
※ ５００・７５０ｍｍも供給可能です。
※ 日本フィルターメーカー製
特徴
- 微細化したセルロース繊維で濾材を構成している為低い圧力損失
- 事前の親水処理が不要
PANタイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
濾材 |
O-リング |
| 0.50 |
80 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat
|
PAN
(ポリアクリルニトリル) |
EPDM
NBR
シリコン
フッ素被膜バイトン |
※ 形状とO-リングは選択可能です。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
| PFPN0051 |
250 |
0.5 |
φ69×φ26 |
| PFPN0101 |
1 |
| PFPN0301 |
3 |
| PFPN0501 |
5 |
| PFPN1001 |
10 |
※ ５００・７５０ｍｍも供給可能です。
※ 日本フィルターメーカー製
特徴
- バインダ樹脂等を一切使用しないポリアクリルニトリル製
- 固形分比率の高い液体も効率濾過
- 耐酸、耐アルカリ、耐溶剤性に優れる
珪藻土タイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
濾材 |
O-リング |
| 0.50 |
80 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat
|
珪藻土
グラスファイバー
ポリオレフィン |
EPDM
NBR
シリコン
フッ素被膜バイトン |
※ 形状とO-リングは選択可能です。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
| PFDE051 |
250 |
0.5 |
φ69×φ26 |
| PFDE081 |
0.8 |
| PFDE101 |
1 |
| PFDE201 |
2 |
| PFDE401 |
4 |
※ ５００・７５０ｍｍも供給可能です。
※ 日本フィルターメーカー製
特徴
- 珪藻土・マイクログラスファイバー・ポリオレフィンの３層構造
- 珪藻土の吸着効果を利用したサブミクロンサイズの微細粒子の濾過
- 微小ミクロンサイズの油分やコロイド等の懸濁物除去に優れる
- 茶系飲料等の濁り除去やワイン・異性化糖等の清澄濾過、ＲＯ・UF・MF等の膜分離工程のプレ濾過に最適
PANタイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
濾材 |
O-リング |
| 0.50 |
80 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat
|
PAN
(ポリアクリルニトリル) |
EPDM
NBR
シリコン
フッ素被膜バイトン |
※ 形状とO-リングは選択可能です。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
| PFPN0051 |
250 |
0.5 |
φ69×φ26 |
| PFPN0101 |
1 |
| PFPN0301 |
3 |
| PFPN0501 |
5 |
| PFPN1001 |
10 |
※ ５００・７５０ｍｍも供給可能です。
※ 日本フィルターメーカー製
特徴
- バインダ樹脂等を一切使用しないポリアクリルニトリル製
- 固形分比率の高い液体も効率濾過
- 耐酸、耐アルカリ、耐溶剤性に優れる
フェノール樹脂含浸タイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
濾材 |
O-リング |
| 0.50 |
80 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat
|
セルロース
フェノール樹脂 |
EPDM
NBR
シリコン
フッ素被膜バイトン |
※ 形状とO-リングは選択可能です。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
| PFPH011 |
250 |
１ |
φ69×φ26 |
| PFPH031 |
3 |
| PFPH101 |
10 |
| PFPH301 |
30 |
※ ５００・７５０ｍｍも供給可能です。
※ 日本フィルターメーカー製
特徴
- 熱硬化性樹脂を浸透させ濾材を強固に固着
- 高粘度液体をろ過しても安定した濾過が可能
- 各種オイル・高粘性スリラー・油圧機器の潤滑油の濾過に最適

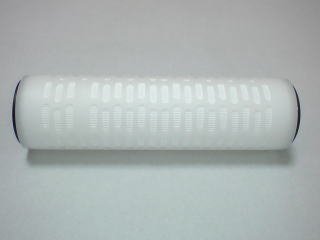

メンブレンフィルター
PESタイプ(ポリエーテルサルフォン)
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
外装 |
O-リング |
| 0.48 |
80 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat |
PP |
NBR
EPDM
シリコン
FKM
FEP被膜 |
※ O-リングと形状は選択可能です。
規格
| 品番 |
寸法
(mm) |
精度
(μm) |
外径×内径
(mm) |
| PFPE0101 |
250 |
0.1 |
φ69×φ26 |
| PFPE0221 |
0.22 |
| PFPE0451 |
0.45 |
| PFPE0651 |
0.65 |
| PFPE0102 |
500 |
0.1 |
| PFPE0222 |
0.22 |
| PFPE0452 |
0.45 |
| PFPE0652 |
0.65 |
※ 品番の他に形状とO-リングをご指定下さい。
※ ７５０ｍｍのご注文も承ります。
※ 納期はご確認ください。
※ 精度は絶対ろ過精度（99.9%）
※ 日本フィルターメーカー製
ナイロンタイプ（ポリアミド６）
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
外装 |
O-リング |
| 0.48 |
80 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat |
PP |
NBR
EPDM
シリコン
FKM
FEP被膜 |
※ O-リングと形状は選択可能です。
規格
| 品番 |
寸法
(mm) |
精度
(μm) |
外径×内径
(mm) |
| PFNY011 |
250 |
0.1 |
φ69×φ26 |
| PFNY021 |
0.2 |
| PFNY451 |
0.45 |
| PFNY651 |
0.65 |
| PFNY101 |
1.0 |
| PFNY012 |
500 |
0.1 |
| PFNY022 |
0.2 |
| PFNY452 |
0.45 |
| PFNY652 |
0.65 |
| PFNY102 |
1.0 |
※ 品番の他に形状とO-リングをご指定下さい。
※ ７５０ｍｍのご注文も承ります。
※ 精度は絶対ろ過精度（99.9%）
※ 納期はご確認ください。
※ 日本フィルターメーカー製
PTFEタイプ（ポリテトラフルオロエチレン）
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
外装 |
O-リング |
| 0.48 |
80 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat |
PP |
NBR
EPDM
シリコン
FKM
FEP被膜 |
※ O-リングと形状は選択可能です。
規格
| 品番 |
寸法
(mm) |
精度
(μm) |
外径×内径
(mm) |
| PFPT011J |
250 |
0.1 |
φ69×φ26 |
| PFPT021J |
0.2 |
| PFPT451J |
0.45 |
| PFPT101J |
1.0 |
| PFPT012J |
500 |
0.1 |
| PFPT022J |
0.2 |
| PFPT452J |
0.45 |
| PFPT102J |
1.0 |
※ 品番の他に形状とO-リングをご指定下さい。
※ ７５０ｍｍのご注文も承ります。
※ 納期はご確認ください。
※ 精度は絶対ろ過精度（99.9%）
※ 日本フィルターメーカー製
PTFE(疎水性)タイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
外装 |
O-リング |
| 0.48 |
90 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat |
PP |
シリコン
EPDM
バイトン
テフロン被膜バイロン |
※ O-リングと形状は選択可能です。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
| PFPT051 |
250 |
0.05 |
φ70×φ28 |
| PFPT011 |
0.1 |
| PFPT021 |
0.2 |
| PFPT451 |
0.45 |
| PFPT101 |
1 |
| PFPT301 |
3 |
| PFPT501 |
5 |
| PFPT111 |
10 |
※ 品番の他に形状とO-リングをご指定下さい。
※ ５００・７５０ｍｍのご注文も承ります。
※ 納期は約二週間となります。
PTFE(親水性)タイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
外装 |
O-リング |
| 0.48 |
90 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat |
PP |
シリコン
EPDM
バイトン
テフロン被膜バイロン |
※ O-リングと形状は選択可能です。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
| PFPT051-i |
250 |
0.05 |
φ70×φ28 |
| PFPT011-i |
0.1 |
| PFPT021-i |
0.2 |
| PFPT451-i |
0.45 |
| PFPT101-i |
1 |
| PFPT301-i |
3 |
| PFPT501-i |
5 |
| PFPT111-i |
10 |
※ 品番の他に形状とO-リングをご指定下さい。
※ ※ ５００・７５０ｍｍのご注文も承ります。のご注文も承ります。
※ 納期は約二週間となります。
PＦＡタイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
外装 |
O-リング |
| 0.55 |
140 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat |
PFA |
シリコン
EPDM
バイトン
テフロン被膜バイロン |
※ O-リングと形状は選択可能です。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
| PFPF051 |
250 |
0.05 |
φ70×φ28 |
| PFPF011 |
0.1 |
| PFPF021 |
0.2 |
| PFPF451 |
0.45 |
| PFPF101 |
1 |
| PFPF052 |
500 |
0.05 |
| PFPF012 |
0.1 |
| PFPF022 |
0.2 |
| PFPF452 |
0.45 |
| PFPF102 |
1 |
※ 品番の他に形状とO-リングをご指定下さい。
※ ７５０ｍｍのご注文も承ります。のご注文も承ります。
※ 納期は約二週間となります。
PVDFタイプ
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
外装 |
O-リング |
| 0.48 |
90 |
DOE
2-222/Fin
2-226/Fin
2-222/Flat
2-226/Flat |
PP |
シリコン
EPDM
バイトン
テフロン被膜バイロン |
※ O-リングと形状は選択可能です。
規格
| 品番 |
寸法
(mm) |
精度 |
外径×内径
(mm) |
| PFPV011 |
250 |
0.1 |
φ70×φ28 |
| PFPV021 |
0.2 |
| PFPV451 |
0.45 |
| PFPV101 |
1 |
| PFPV012 |
500 |
0.1 |
| PFPV022 |
0.2 |
| PFPV452 |
0.45 |
| PFPV102 |
1 |
※ 品番の他に形状とO-リングをご指定下さい。
※ ７５０ｍｍのご注文も承ります。
※ 納期は約二週間となります。
PETタイプ（PET+CPVC+ショ糖脂肪酸エステル）
仕様
圧力
(MPa) |
温度
(℃) |
形状 |
サポート材 |
外装 |
O-リング |
| 0.49 |
90 |
DOE
DOE+Oリング
2-226/Fin
2-226/Flat |
PET(不織布)
|
PP
エポキシ
ポリウレタン |
シリコン
NBR
バイトン
クロロプレン |
※ O-リングと形状は選択可能です。
規格
| 品番 |
仕様 |
寸法
(mm) |
精度
(μｍ) |
面積
(㎡) |
外径×内径
(mm) |
| YP-40B1S |
標準 |
247 |
0.4 |
0.5 |
φ69×φ27 |
| YP-60B1S |
0.6 |
| YP-90B1S |
0.9 |
| YP-250B1S |
2.5 |
| YP-40A1S |
耐熱 |
0.4 |
| YP-60A1S |
0.6 |
| YP-90A1S |
0.9 |
| YP-250A1S |
2.5 |
| YE-201S |
強化 |
0.2 |
0.43 |
| YE-401S |
0.4 |
| YE-601S |
0.6 |
| YE-901S |
0.9 |
| YE-2501S |
2.5 |
※ 品番の他に親水性能（親水又は疎水）・形状（O-リング含む）をご指定下さい。
※ ５００・７５０ｍｍのご注文も承ります。
※ 食品・飲料対応（食衛法認可済）
※ オートクレーブ可（１２１℃×２０分）
※ 酵母・異性化糖内細菌除去
※ 日本フィルターメーカー製
