バッグフィルターハウジング
バッグフィルター（袋フィルター>）用のフィルターハウジング（濾過器）で、A規格１８０×４２０ｍｍ（7×16.5インチ）、B規格１８０×８１ｍｍ（7×32インチ）、C規格１０２×２２９ｍｍ（4×9インチ）、D規格１０２×３８１ｍｍ（4×15インチ）の世界標準規格４種類のサイズがお選び頂けます。
ステンレス製ですので水以外にも各種溶液や薬品まで使用可能、接続はJISフランジ１０KやRc（PTF）へルールその他海外規格にも対応しておりますので簡単に設置出来ます。OリングもEPDMを標準装備しておりますが、シリコン・バイトン他３種類取り揃えており、安価な低圧用・標準用・高圧用２種類の計４種類から選択可能、上部には圧力測定用のベントも装備しておりますのでご要望の仕様をお選び下さい。
フィルターは一般的なPP（ポリプロピレン）製の他、高温に対応可能なPE（ポリエステル）製や粗ろ過に最適なメッシュ（ナイロン製）、何度でも洗浄して使える
ステンレス製のメッシュフィルター（８～８０メッシュ）もご用意しておりますので様々な用途に対応可能です。
その他バフ研磨や酸洗いといった処理、ドレンやポートの追加等の仕様変更、オーダーメイドでの製造や別売りのオプションも取り揃えております。
また、１台で２バッグから最大１２バッグを備えた高流量のフィルターハウジングマルチタイプもございます。

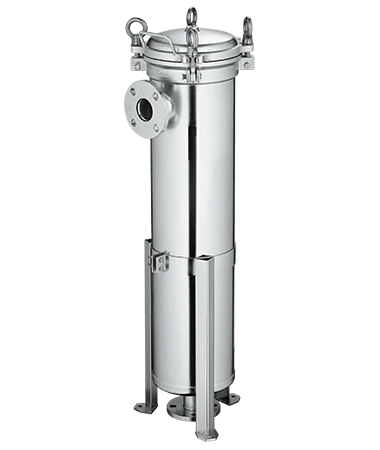

BFH-HHシリーズ（高圧用/アイボルトクランプ仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：1.5MPa
温度： 100℃ |
圧力：1.0MPa
温度： 75℃ |
SUS304
SUS316
SUS316L |
10K
Rc(PTF)
へルール |
EPDM ・ NBR
Viton ・ Silicone
Teflon被膜Silicone |
※ 材質・接続・Oリングは選択が可能です。
規格
| 品番 |
フィルター
(mm) |
寸法
(mm) |
流量
(L/M) |
容量
(L) |
| BFHA-HH |
φ178×420 |
352×φ323× 735 |
333 |
23 |
| BFHB-HH |
φ178×813 |
352×φ323×1115 |
750 |
37 |
| BFHC-HH |
φ102×229 |
270×φ211× 490 |
75 |
6.3 |
| BFHD-HH |
φ102×381 |
270×φ211× 590 |
150 |
7.8 |
※ 流量はフィルター未装着時の最大流量です（水の場合）。
価格
| 品番 |
SUS304 |
SUS316 |
| Rc |
10K |
Rc |
10K |
| BFHA-HH |
226000円 |
243000円 |
262000円 |
286000円 |
| BFHB-HH |
260000円 |
278000円 |
302000円 |
325000円 |
| BFHC-HH |
118000円 |
130000円 |
135000円 |
150000円 |
| BFHD-HH |
131000円 |
148000円 |
146000円 |
171000円 |
※ 上記価格は、外面を電解研磨しO-リングEPDMを選択した場合の金額で、接続口径は50A以下の場合
となります。また、予告無しに価格変更される場合がございます。
※ バフ研磨やEPDM以外のO-リング、65A以上の口径をご要望される場合は別途お問い合わせ下さい。
※ 上記金額には送料及び消費税が含まれておりません。
※ 共用となりますが図面もご用意しております。
※ 上記標準仕様の納期は約２週間となります。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
※ BFHC-HHとBFHD-HHはアイボルト数が３本となります。（下記参照）
オプション

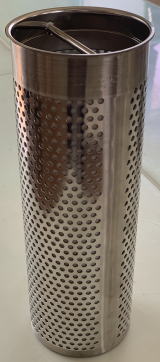

バスケットフィルター
| 品番 |
寸法(mm) |
材質 |
精度(μm) |
| BSFA |
φ171.5×320 |
SUS304
SUS316 |
750μm (20メッシュ)
400μm (40メッシュ)
250μm (60メッシュ)
200μm (80メッシュ)
150μm (100メッシュ)
125μm (120メッシュ)
100μm (150メッシュ)
75μm (200メッシュ)
50μm (300メッシュ)
|
| BSFB |
φ171.5×700 |
| BSFC |
φ97.5×180 |
| BSFD |
φ97.5×290 |
※ BSFCとBFSDの底はフィルターになっておりません。
その他

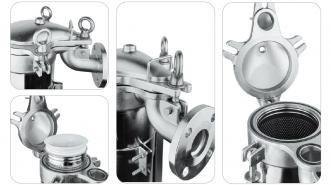

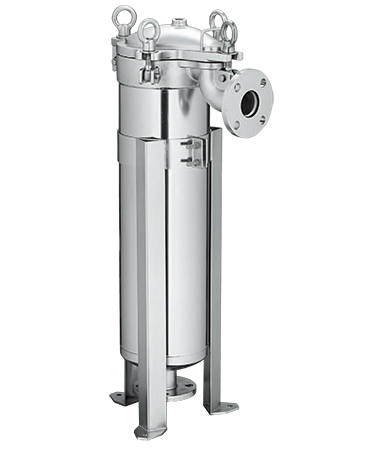

BFH-HHTシリーズ（高圧用/アイボルトクランプ＆トップローディング仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：1.5MPa
温度： 100℃ |
圧力：1.0MPa
温度： 75℃ |
SUS304
SUS316
SUS316L |
10K
Rc(PTF)
へルール |
EPDM ・ NBR
Viton ・ Silicone
Teflon被膜Silicone |
※ 材質・接続・Oリングは選択が可能です。
規格
| 品番 |
フィルター
(mm) |
寸法
(mm) |
流量
(L/M) |
容量
(L) |
| BFHA-HHT |
φ178×420 |
540×φ310× 555 |
333 |
16 |
| BFHB-HHT |
φ178×813 |
540×φ310×905 |
750 |
31 |
※ 流量はフィルター未装着時の最大流量です（水の場合）。
価格
| 品番 |
SUS304 |
SUS316 |
| Rc |
10K |
Rc |
10K |
| BFHA-HHT |
お問い合わせ下さい |
| BFHB-HHT |
※ 外面を電解研磨しOリングEPDMを選択し接続口径は50A以下が標準仕様となります。
バフ研磨やEPDM以外のO-リング、65A以上の口径をご要望される場合はお問い合わせ下さい。
※ 共用となりますが図面もご用意しております。
※ 上記標準仕様の納期は約２週間となります。
※ ドレン・圧力ポートの増設や仕様変更等別途承ります。
オプション
BFH-HHシリーズと同じオプションが使用可能です。

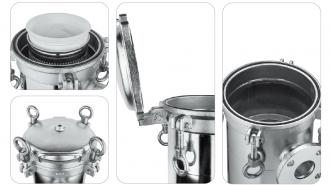

BFH-Hシリーズ（標準用/アイボルトクランプ仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：1.0MPa
温度： 100℃ |
圧力：0.7MPa
温度： 75℃ |
SUS304
SUS316
SUS316L |
10K
Rc(PTF)
へルール |
EPDM ・ NBR
Viton ・ Silicone
Teflon被膜Silicone |
※ 材質・接続・Oリングは選択が可能です。
※ 上記写真は過去の製造例となりますので現在の仕様と異なる場合がございます。
予めご了承下さい。
規格
| 品番 |
フィルター
(mm) |
寸法
(mm) |
流量
(L/M) |
容量
(L) |
| BFHA-H |
φ178×420 |
352×φ332× 730 |
333 |
23 |
| BFHB-H |
φ178×813 |
352×φ332×1130 |
750 |
37 |
※ 流量はフィルター未装着時の最大流量です（水の場合）。
価格
| 品番 |
SUS304 |
SUS316 |
| Rc |
10K |
Rc |
10K |
| BFHA-H |
196000円 |
209000円 |
228000円 |
247000円 |
| BFHB-H |
223000円 |
237000円 |
259000円 |
278000円 |
※ 上記価格は、外面を電解研磨しOリングEPDMを選択した場合の金額で、接続口径は50A以下の場合
となります。また、予告無しに価格変更される場合がございます。
※ バフ研磨やEPDM以外のO-リング、65A以上の口径をご要望される場合は別途お問い合わせ下さい。
※ 上記金額には送料及び消費税が含まれておりません。
※ 共用となりますが図面もご用意しております。
※ 上記標準仕様の納期は約２週間となります。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
オプション
BFH-HHシリーズと同じオプションが使用可能です。

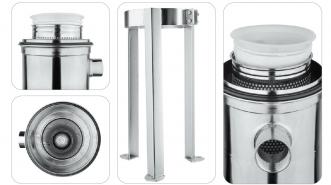

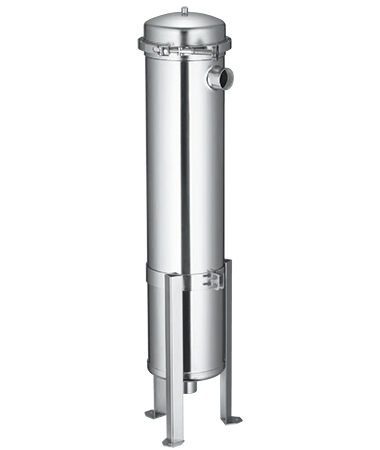

BFHシリーズ（標準用/クランプ仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：1.0MPa
温度： 100℃ |
圧力：0.7MPa
温度： 75℃ |
SUS304
SUS316
SUS316L |
10K
Rc・R
へルール |
EPDM ・ NBR
Viton ・ Silicone
Teflon被膜Silicone |
※ 材質・接続・Oリングは選択が可能です。
規格
| 品番 |
フィルター
(mm) |
寸法
(mm) |
流量
(L/M) |
容量
(L) |
| BFHA |
φ178×420 |
352×φ323× 735 |
333 |
27 |
| BFHB |
φ178×813 |
352×φ323×1190 |
750 |
46 |
| BFHC |
φ102×229 |
300×φ252× 535 |
75 |
11 |
| BFHD |
φ102×381 |
300×φ252× 670 |
150 |
14 |
※ 流量はフィルター未装着時の最大流量です（水の場合）。
価格
| 品番 |
SUS304 |
SUS316 |
| Rc |
10K |
Rc |
10K |
| BFHA |
125000円 |
137000円 |
139000円 |
173000円 |
| BFHB |
151000円 |
169000円 |
175000円 |
206000円 |
| BFHC |
89000円 |
107000円 |
99000円 |
129000円 |
| BFHD |
89000円 |
111000円 |
111000円 |
135000円 |
※ 上記価格は、外面を電解研磨しOリングEPDMを選択した場合の金額で、接続口径は50A以下の場合
となります。また、予告無しに価格変更される場合がございます。
※ バフ研磨やEPDM以外のO-リング、65A以上の口径をご要望される場合は別途お問い合わせ下さい。
※ 上記金額には送料及び消費税が含まれておりません。
※ 共用となりますが図面もご用意しております。
※ 上記標準仕様の納期は約２週間となります。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
オプション
BFH-HHシリーズと同じオプションが使用可能です。
