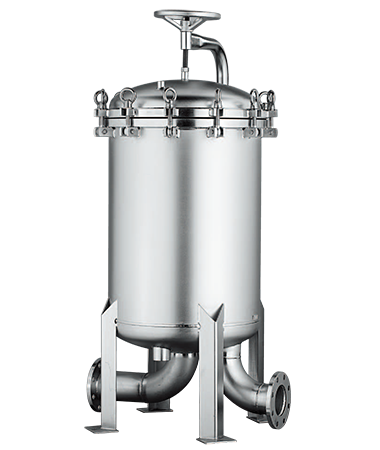

2~12のバッグ数を装着出来るマルチタイプで、世界標準規格最大サイズであるB規格178×813mm(7×32インチ)のフィルターバック(袋フィルター)を装着し、最高で630t/hの流量が1台で処理可能なフィルターハウジング(液体用濾過器)です。

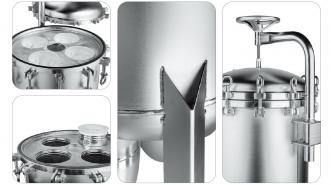

吊り上げ式のトップカバーヒンジ部には、ベアリング式を採用しているためスムーズで安全な開閉が簡単に出来ますので、フィルターの交換や清掃など の作業効率が格段に向上します。また、ステンレス製ですので水以外にも各種溶液や薬品まで使用可能、素材も標準のSUS304他SUS316やSUS316Lもご用意しております。
接続はJISフランジ10Kが標準ですがRcやへルール他にも変更可能、出入口も底入れ底出しの他側面入り底出しや側面入り側面出しもございます。OリングもEPDMを標準装備しておりますが
その他の3種類取り揃え、また上部には圧力測定用のVentも標準で設置しております。
必要な流量によってバック数をお選び下さい。 その他バフ研磨や酸洗いといった処理、ドレンやポートの追加等の仕様変更、オーダーメイドでの製造や別売りのオプションも取り揃えております。
別ページにてシングルタイプのバッグフィルターハウジングも4シリーズ取り揃えております。
設計 | 使用 | 材質 | 接続 | Oリング |
---|---|---|---|---|
圧力:1.0MPa 温度: 100℃ |
圧力:0.7MPa 温度: 75℃ |
SUS304 SUS316 SUS316L |
10K Rc(PTF) へルール |
EPDM ・ NBR Viton ・ Silicone Teflon被膜Silicone |
※ 材質・接続・Oリングは選択が可能です。
品番 | バッグ数 |
接続 | 流量 (t/h) |
容量 (L) |
重量 (Kg) |
---|---|---|---|---|---|
FBHM2-3 | 2 | 80A | 90 | 116 | 97 |
FBHM2-4 | 2 | 100A | 90 | 117 | 102 |
FBHM3-3 | 3 | 80A | 135 | 188 | 125 |
FBHM3-4 | 3 | 100A | 135 | 189 | 130 |
FBHM4-3 | 4 | 80A | 180 | 244 | 161 |
FBHM4-4 | 4 | 100A | 180 | 245 | 169 |
FBHM4-6 | 4 | 150A | 180 | 279 | 206 |
FBHM5-3 | 5 | 80A | 225 | 244 | 160 |
FBHM5-4 | 5 | 100A | 225 | 278 | 165 |
FBHM5-6 | 5 | 150A | 225 | 246 | 206 |
FBHM6-3 | 6 | 80A | 270 | 277 | 198 |
FBHM6-4 | 6 | 100A | 270 | 278 | 202 |
FBHM6-6 | 6 | 150A | 270 | 279 | 206 |
FBHM7-3 | 7 | 80A | 315 | 488 | 430 |
FBHM7-4 | 7 | 100A | 315 | 489 | 440 |
FBHM7-6 | 7 | 150A | 315 | 491 | 450 |
FBHM7-8 | 7 | 200A | 315 | 493 | 440 |
FBHM8-4 | 8 | 100A | 360 | 489 | 450 |
FBHM8-6 | 8 | 150A | 360 | 491 | 450 |
FBHM8-8 | 8 | 200A | 360 | 493 | 460 |
FBHM9-6 | 9 | 150A | 405 | 564 | 520 |
FBHM9-8 | 9 | 200A | 405 | 566 | 530 |
FBHM10-6 | 10 | 150A | 450 | 662 | 590 |
FBHM10-8 | 10 | 200A | 450 | 664 | 600 |
FBHM10-10 | 10 | 250A | 450 | 854 | 715 |
FBHM12-8 | 12 | 200A | 540 | 852 | 725 |
FBHM12-10 | 12 | 250A | 540 | 854 | 735 |
※ 上記は10Kで接続した場合の標準規格です。
In/Out各底部仕様の他に、Inサイド上部/Out底部とInサイド上部/Outサイド下部仕様がございます。
※ 流量はフィルター未装着時水での最大流量で、フィルターの精度や流体の粘度などによって異なります。
※ 装着バッグフィルターはBタイプ(φ178×813mm)、標準リング仕様の他Eaton(ヘイワード)も可能です。
※ 作業性の高いトップカバー(蓋)の開閉方式スプリングバランサーとクイックオープンもございます。(下記写真参照)
※ 図面をご用意しておりますのでお申し付け下さい。
※ 納期は約30日となります。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
スプリングバランサータイプ クイックオープンタイプ
