メッシュフィルター

 メッシュ素材を用い袋状に成型されたバッグフィルターです。通常専用のフィルターハウジング(バッグフィルターハウジング)に装着して使用され、標準品のフィルター上部にはPP(ポリプロピレン製)リングが付い ておりフィルターの内側にろ過物が捕捉されるため、ハウジングの清掃が不要で作業環境を汚すことなくろ過物の回収と廃棄が可能です。 フィルターの交換もフィルターハウジング(濾過器)のフタを開けて入れ替えるだけ、高異物保持容量・低圧力損失・洗浄して繰り返し使用出来ますので流量を多く必要とするプレフィルター(粗ろ過)などの用途に最適です。
 流量や分別量によってA規格178×420mm(7×16.5インチ)、B規格178×813 mm(7×32インチ)、C規格102×229mm (4×7インチ)、D規格102×381mm(4 ×15インチ)の世界標準4種類のサイズを取り揃えておりますが、別途リングの無い縛り紐仕様をご用意しております。
 その他にポリプロピレン製不織布のバッグフィルターもございます。

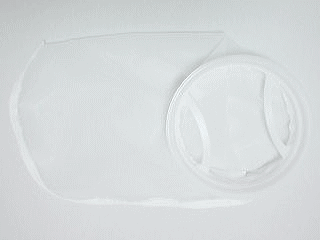

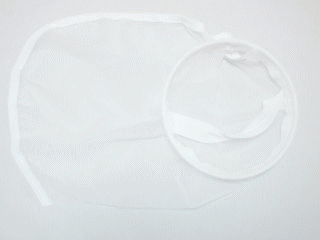

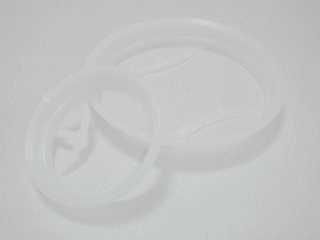

メッシュフィルター(ナイロンメッシュ+PPリング)

メッシュフィルター メッシュフィルター メッシュフィルター

仕様

圧力
(MPa)
温度
(℃)
素材 リング
 0.18  80  ナイロン PP

規格

品番 精度
(μ)
規格
(mm)
面積
(㎠)
BFN025A 25 A
φ178×420
(7''×16.5'')
700
BFN050A 50
BFN075A 75
BFN100A 100
BFN150A 150
BFN200A 200
BFN300A 300
BFN400A 400
BFN600A 600
 BFN800A 800
BFN025B 25 B
φ178×813
(7''×32'')
1430
BFN050B 50
BFN075B 75
BFN100B 100
BFN150B 150
BFN200B 200
BFN300B 300
BFN400B 400
BFN600B 600
 BFN800B 800
BFN025C 25 C
φ102×229
(4''×9'')
210
BFN050C 50
BFN075C 75
BFN100C 100
BFN150C 150
BFN200C 200
BFN300C 300
BFN400C 400
BFN600C 600
 BFN800C 800
BFN025D 25 D
φ102×381
(4''×15'')
360
BFN050D 50
BFN075D 75
BFN100D 100
BFN150D 150
BFN200D 200
BFN300D 300
BFN400D 400
BFN600D 600
BFN800D 800

※ 商品によっては在庫しておりませんので予めご了承ください。

ミクロンとメッシュ換算表

 ミクロン  25 50 75 100 125 150 200 300
 メッシュ  600  300  200  150  125  100  75 50

※参考値として

メッシュフィルター(ナイロンメッシュ+SUSリング)

メッシュフィルター メッシュフィルター メッシュフィルター

仕様

圧力
(MPa)
温度
(℃)
素材 リング
 0.18  150  ナイロン SUS

規格

品番 精度
(μ)
規格
(mm)
面積
(㎠)
BFN025A 25 A
φ178×420
(7''×16.5'')
700
BFN050A 50
BFN075A 75
BFN100A 100
BFN150A 150
BFN200A 200
BFN300A 300
BFN400A 400
BFN600A 600
 BFN800A 800
BFN025B 25 B
φ178×813
(7''×32'')
1430
BFN050B 50
BFN075B 75
BFN100B 100
BFN150B 150
BFN200B 200
BFN300B 300
BFN400B 400
BFN600B 600
 BFN800B 800
BFN025C 25 C
φ102×229
(4''×9'')
210
BFN050C 50
BFN075C 75
BFN100C 100
BFN150C 150
BFN200C 200
BFN300C 300
BFN400C 400
BFN600C 600
 BFN800C 800
BFN025D 25 D
φ102×381
(4''×15'')
360
BFN050D 50
BFN075D 75
BFN100D 100
BFN150D 150
BFN200D 200
BFN300D 300
BFN400D 400
BFN600D 600
BFN800D 800

※ 受注生産での対応となりますので予めご了承ください。

ミクロンとメッシュ換算表

 ミクロン  25 50 75 100 125 150 200 300
 メッシュ  600  300  200  150  125  100  75 50

※参考値として

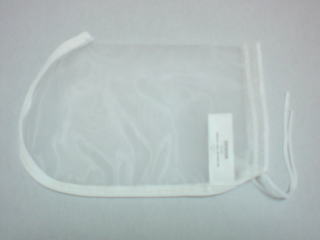

メッシュフィルター(ナイロンメッシュ+片側巾着縛り紐)

メッシュフィルター メッシュフィルター メッシュフィルター

仕様

圧力
(MPa)
温度
(℃)
素材 リング
 未確認  150  ナイロン

規格

品番 精度
(μ)
規格
(mm)
面積
(㎠)
BFN025AK 25 A
φ178×420
(7''×16.5'')
700
BFN050AK 50
BFN075AK 75
BFN100AK 100
BFN150AK 150
BFN200AK 200
BFN300AK 300
BFN400AK 400
 BFN600AK 600
 BFN800AK 800
BFN025BK 25 B
φ178×813
(7''×32'')
1430
BFN050BK 50
BFN075BK 75
BFN100BK 100
BFN150BK 150
BFN200BK 200
BFN300BK 300
BFN400BK 400
 BFN600BK 600
 BFN800BK 800

※ 上記の寸法は既製品の規格寸法となりますので、ご要望の寸法が有れば別途承りますのでお問い合わせ下さい。
   また、ポリプロピレン(PP)やポリエステル(PE)での製造も承ります。

※ 受注生産での対応となりますので予めご了承ください。
