カートリッジフィルターハウジング
標準的な液体濾過用のカートリッジフィルター専用フィルターハウジングで、直径約７０ｍｍ程度までのフィルターが使用可能です。装着フィルターの種類も全てのハウジングでDOE・2-222・2-226からお選び頂けます。主に使用されるのは糸巻きフィルター・プリーツフィルター・メルトブロー・活性炭フィルターなどの２５０ｍｍ～１０００ｍｍを１本～７本まで装着可能です。ステンレス製ですので耐久性がありOリングも各種取り揃え化学薬品などのろ過にも使用可能、分解・清掃が簡単なサニタリー仕様も取り揃えておりますので液体の種類・流量・圧力など用途によってお選び下さい。
また、バフ研磨や酸洗いといった処理、ドレンやポートの追加等の仕様変更、オーダーメイドでの製造も承ります。
その他８本～２６３本（７５０・１０００ｍｍ）装着可能な大流量対応仕様、サニタリーフィルターカートリッジハウジングも取り揃えております。

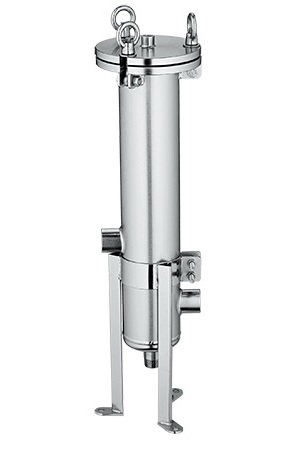

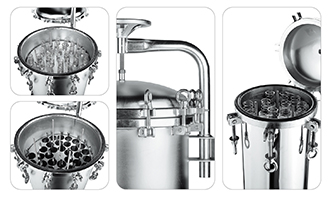

CFH-HHシリーズ（高圧用/アイボルトクランプ仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：1.5MPa
温度： 100℃ |
圧力：1.0MPa
温度： 75℃ |
SUS304
SUS316
SUS316L |
10K
Rc・R
へルール |
EPDM ・ NBR
Viton ・ Silicone
Teflon被膜Silicone |
※ 材質・接続・Oリングは選択が可能です。
規格
| 品番 |
サイズ
(mm) |
装着
(本) |
寸法
(mm) |
流量
(L/M) |
容量
(L) |
| CFH13-HH |
250 |
3 |
300×φ236× 581 |
66 |
18 |
| CFH15-HH |
5 |
300×φ236× 605 |
116 |
23 |
| CFH17-HH |
7 |
300×φ236× 605 |
116 |
23 |
| CFH23-HH |
500 |
3 |
358×φ288× 846 |
133 |
27 |
| CFH25-HH |
5 |
358×φ288× 860 |
233 |
34 |
| CFH27-HH |
7 |
358×φ288× 860 |
233 |
34 |
| CFH33-HH |
750 |
3 |
358×φ288×1101 |
200 |
36 |
| CFH35-HH |
5 |
358×φ288×1115 |
350 |
45 |
| CFH37-HH |
7 |
358×φ288×1115 |
350 |
45 |
| CFH45-HH |
1000 |
5 |
358×φ288×1370 |
466 |
55 |
| CFH47-HH |
7 |
358×φ288×1370 |
466 |
55 |
※ 流量はフィルター未装着時の最大流量です（水の場合）。
装着フィルターの種類や精度によって変わりますので、確認が必要な場合はお問い合わせ下さい。
価格
| 品番 |
SUS304 |
SUS316 |
| Rc |
10K |
Rc |
10K |
| CFH13-HH |
168000円 |
179000円 |
192000円 |
210000円 |
| CFH15-HH |
210000円 |
222000円 |
243000円 |
256000円 |
| CFH17-HH |
220000円 |
232000円 |
253000円 |
266000円 |
| CFH23-HH |
185000円 |
198000円 |
216000円 |
229000円 |
| CFH25-HH |
229000円 |
240000円 |
254000円 |
273000円 |
| CFH27-HH |
239000円 |
250000円 |
264000円 |
283000円 |
| CFH33-HH |
205000円 |
217000円 |
234000円 |
253000円 |
| CFH35-HH |
247000円 |
259000円 |
278000円 |
296000円 |
| CFH37-HH |
257000円 |
269000円 |
288000円 |
306000円 |
| CFH45-HH |
267000円 |
279000円 |
305000円 |
324000円 |
| CFH47-HH |
277000円 |
289000円 |
315000円 |
334000円 |
※ 上記価格は、外面を電解研磨しO-リングEPDMを選択した場合の金額で、接続口径は50A以下の場合となります。
バフ研磨やEPDM以外のO-リング、65A以上の口径をご要望される場合は別途お問い合わせ下さい。
※ 上記金額には送料及び消費税が含まれておりません。
※ 共用となりますが図面もご用意しております。
※ 上記標準仕様の納期は約２週間となります。
※ ドレン・圧力ポートの増設や仕様変更等承ります。

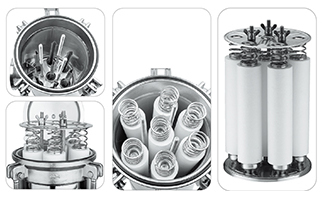

CFH-Hシリーズ（標準用/アイボルトクランプ仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：1.0MPa
温度： 100℃ |
圧力：0.7MPa
温度： 75℃ |
SUS304
SUS316
SUS316L |
10K
Rc・R
へルール |
EPDM ・ NBR
Viton ・ Silicone
Teflon被膜Silicone |
※ 材質・接続・Oリングは選択が可能です。
規格
| 品番 |
サイズ
(mm) |
装着
(本) |
寸法
(mm) |
流量
(L/M) |
容量
(L) |
| CFH0253-H |
250 |
3 |
300×φ181× 588 |
50 |
18 |
| CFH0255-H |
5 |
300×φ232× 598 |
116 |
23 |
| CFH0257-H |
7 |
300×φ232× 598 |
116 |
23 |
| CFH0503-H |
500 |
3 |
358×φ181× 843 |
100 |
27 |
| CFH0505-H |
5 |
358×φ232× 853 |
233 |
34 |
| CFH0507-H |
7 |
358×φ232× 853 |
233 |
34 |
| CFH0753-H |
750 |
3 |
358×φ181×1098 |
150 |
36 |
| CFH0755-H |
5 |
358×φ232×1108 |
350 |
45 |
| CFH0757-H |
7 |
358×φ232×1108 |
350 |
45 |
| CFH1005-H |
1000 |
5 |
358×φ232×1363 |
466 |
55 |
| CFH1007-H |
7 |
358×φ232×1363 |
466 |
55 |
※ 流量はフィルター未装着時の最大流量です（水の場合）。
装着フィルターの種類や精度によって変わりますので、確認が必要な場合はお問い合わせ下さい。
※ 寸法φはシェル幅で全幅ではありません。
価格
| 品番 |
SUS304 |
SUS316 |
| Rc |
10K |
Rc |
10K |
| CFH0253-H |
141000円 |
160000円 |
166000円 |
185000円 |
| CFH0255-H |
182000円 |
197000円 |
205000円 |
224000円 |
| CFH0257-H |
182000円 |
197000円 |
205000円 |
224000円 |
| CFH0503-H |
159000円 |
174000円 |
187000円 |
205000円 |
| CFH0505-H |
197000円 |
213000円 |
226000円 |
244000円 |
| CFH0507-H |
186000円 |
213000円 |
226000円 |
244000円 |
| CFH0753-H |
176000円 |
191000円 |
209000円 |
228000円 |
| CFH0755-H |
215000円 |
231000円 |
246000円 |
265000円 |
| CFH0757-H |
215000円 |
231000円 |
246000円 |
265000円 |
| CFH1005-H |
232000円 |
249000円 |
270000円 |
288000円 |
| CFH1007-H |
232000円 |
249000円 |
270000円 |
288000円 |
※ 上記価格は、外面を電解研磨しO-リングEPDMを選択した場合の金額で、接続口径は50A以下の場合となります。
バフ研磨やEPDM以外のO-リング、65A以上の口径をご要望される場合は別途お問い合わせ下さい。
※ 上記金額には送料及び消費税が含まれておりません。
※ 共用となりますが図面もご用意しております。
※ 上記標準仕様の納期は約２週間となります。
※ ドレン・圧力ポートの増設や仕様変更等承ります。

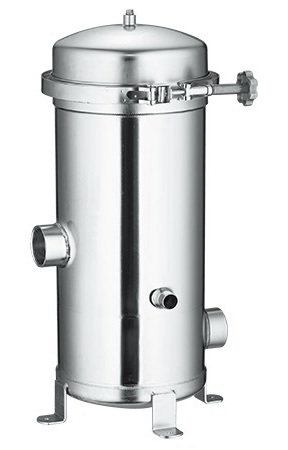

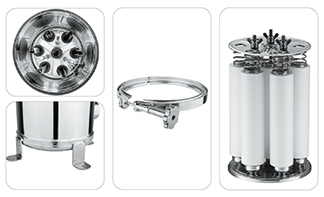

CFHシリーズ（標準用/クランプ仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：1.0MPa
温度： 100℃ |
圧力：0.7MPa
温度： 75℃ |
SUS304
SUS316
SUS316L |
10K
Rc・R
へルール |
EPDM ・ NBR
Viton ・ Silicone
Teflon被膜Silicone |
※ 材質・接続・Oリングは選択が可能です。
規格
| 品番 |
サイズ
(mm) |
装着
(本) |
寸法
(mm) |
流量
(L/M) |
容量
(L) |
| CFH0253 |
250 |
3 |
300×φ236× 620 |
66 |
14 |
| CFH0255 |
5 |
300×φ288× 620 |
116 |
23 |
| CFH0257 |
7 |
300×φ288× 620 |
116 |
23 |
| CFH0503 |
500 |
3 |
352×φ236× 885 |
133 |
21 |
| CFH0505 |
5 |
352×φ288× 885 |
233 |
34 |
| CFH0507 |
7 |
352×φ288× 885 |
233 |
34 |
| CFH0753 |
750 |
3 |
352×φ236×1140 |
200 |
28 |
| CFH0755 |
5 |
352×φ288×1140 |
350 |
45 |
| CFH0757 |
7 |
352×φ288×1395 |
350 |
45 |
| CFH1005 |
1000 |
5 |
352×φ288×1395 |
466 |
55 |
| CFH1007 |
7 |
358×φ232×1395 |
466 |
55 |
※ 流量はフィルター未装着時の最大流量です（水の場合）。
装着フィルターの種類や精度によって変わりますので、確認が必要な場合はお問い合わせ下さい。
価格
| 品番 |
SUS304 |
SUS316 |
| Rc |
10K |
Rc |
10K |
| CFH0253 |
85000円 |
96000円 |
102000円 |
120000円 |
| CFH0255 |
107000円 |
118000円 |
128000円 |
136000円 |
| CFH0257 |
107000円 |
118000円 |
128000円 |
136000円 |
| CFH0503 |
96000円 |
108000円 |
116000円 |
134000円 |
| CFH0505 |
119000円 |
130000円 |
140000円 |
158000円 |
| CFH0507 |
119000円 |
130000円 |
140000円 |
158000円 |
| CFH0753 |
108000円 |
120000円 |
126000円 |
144000円 |
| CFH0755 |
132000円 |
143000円 |
154000円 |
168000円 |
| CFH0757 |
132000円 |
143000円 |
154000円 |
168000円 |
| CFH1005 |
150000円 |
162000円 |
174000円 |
192000円 |
| CFH1007 |
150000円 |
162000円 |
174000円 |
192000円 |
※ 上記価格は、外面を電解研磨しO-リングEPDMを選択した場合の金額で、接続口径は50A以下の場合となります。
バフ研磨やEPDM以外のOリング、65A以上の口径をご要望される場合は別途お問い合わせ下さい。
※ 上記金額には送料及び消費税が含まれておりません。
※ 共用となりますが図面もご用意しております。
※ 上記標準仕様の納期は約２週間となります。
※ ドレン・圧力ポートの増設や仕様変更等承ります。

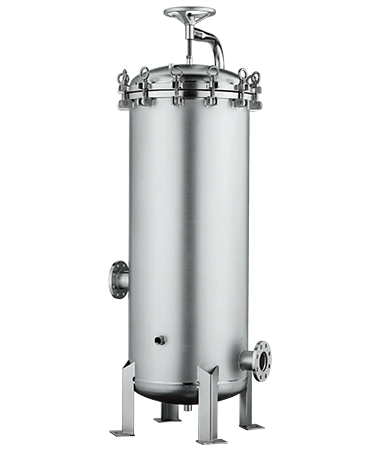

FCHMシリーズ（8本～263本仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：1.0MPa
温度： 100℃ |
圧力：0.7MPa
温度： 75℃ |
SUS304
SUS316
SUS316L |
10K
Rc(PTF)
へルール |
EPDM ・ NBR
Viton ・ Silicone
Teflon被膜Silicone |
※ 材質・接続(口径含む)・Oリングは選択が可能です。
※ その他に高温・高圧・保温仕様などへの対応も承ります。
規格
| 品番 |
サイズ
(mm) |
本数
(本) |
流量
(t/h) |
容量
(L) |
重量
(Kg) |
| FCHM301 |
750 |
8～12 |
36 |
89 |
77 |
| FCHM302 |
13～20 |
60 |
165 |
105 |
| FCHM303 |
21～28 |
84 |
239 |
120 |
| FCHM304 |
29～40 |
108 |
327 |
190 |
| FCHM305 |
41～52 |
138 |
401 |
200 |
| FCHM306 |
53～57 |
168 |
484 |
242 |
| FCHM307 |
58～82 |
243 |
665 |
365 |
| FCHM308 |
83～117 |
285 |
1042 |
687 |
| FCHM309 |
118～146 |
405 |
1350 |
791 |
| FCHM310 |
147～218 |
465 |
1580 |
1046 |
| FCHM311 |
219～263 |
692 |
1955 |
1188 |
| FCHM401 |
1000 |
8～12 |
48 |
107 |
85 |
| FCHM402 |
13～20 |
80 |
198 |
125 |
| FCHM403 |
21～28 |
112 |
286 |
145 |
| FCHM404 |
29～40 |
138 |
389 |
225 |
| FCHM405 |
41～52 |
184 |
460 |
230 |
| FCHM406 |
53～57 |
224 |
567 |
280 |
| FCHM407 |
58～82 |
324 |
802 |
408 |
| FCHM408 |
83～117 |
380 |
1201 |
715 |
| FCHM409 |
118～146 |
540 |
1546 |
832 |
| FCHM410 |
147～218 |
620 |
1817 |
1102 |
| FCHM411 |
219～263 |
692 |
2238 |
1247 |
※ 流量はフィルター未装着時水での最大流量で、フィルターの精度や流体の粘度などによって異なります。
※ 装着フィルターの種類はDOEの他2-222・2-226Oリング仕様がお選び頂けます。
※ 作業性の高いトップカバー(蓋)の開閉方式スプリングバランサーとクイックオープンもございます。(下記写真参照)
※ 図面をご用意しておりますのでお申し付け下さい。
※ 納期は約３０日となります。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
スプリングバランサータイプ クイックオープンタイプ

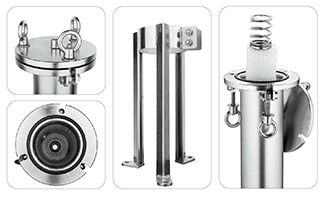

ＳＣＦＨＨシリーズ（標準用/シングル自立仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：1.0MPa
温度： 100℃ |
圧力：0.7MPa
温度： 75℃ |
SUS304
SUS316
SUS316L |
10K
Rc・R
へルール |
EPDM Viton Silicone
Teflon |
※ 材質・接続・Oリングは選択が可能です。
※ 写真はDOE用、その他SOE用（222・226）がございます。
規格
| 品番 |
サイズ
(mm) |
装着
(本) |
寸法
(mm) |
流量
(L/M) |
| SCFHH1 |
250 |
1 |
89×φ165× 500 |
16 |
| SCFHH2 |
500 |
89×φ165× 750 |
33 |
| SCFHH3 |
750 |
89×φ165×1000 |
50 |
※ 寸法値φ165mmはトップカバー（蓋）の寸法、89mmはシェル幅となります。
※ 流量はフィルター未装着時の最大流量です（水の場合）。
装着フィルターの種類や精度によって変わりますので、確認が必要な場合はお問い合わせ下さい。
※ ドレン・圧力ポートの増設や仕様変更等承ります。
価格
お問い合わせ下さい。

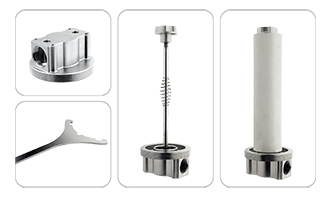

ＣＦＨＳ-Hシリーズ（高圧用/シングル仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：3.0MPa
温度： 100℃ |
圧力：2.1MPa
温度： 75℃ |
SUS316
|
BSPTF |
EPDM Viton Silicone NBR |
※ 材質・Oリングは選択が可能です。
※ ベント２個所(Rc 1/4)とドレン(Rc 1/4)付
※ 写真はDOE用、その他SOE用（222・Fin）がございます。
規格
| 品番 |
サイズ
(mm) |
装着
(本) |
寸法
(mm) |
流量
(L/M) |
| CFHS-H1 |
250 |
1 |
φ88.9× 391 |
16 |
| CFHS-H2 |
500 |
φ88.9× 641 |
33 |
| CFHS-H3 |
750 |
φ88.9× 891 |
50 |
※ 設置用ブラケット・スパナはオプションとなります。
※ 流量はフィルター未装着時の最大流量です（水の場合）。
装着フィルターの種類や精度によって変わりますので、確認が必要な場合はお問い合わせ下さい。
価格
お問い合わせ下さい。

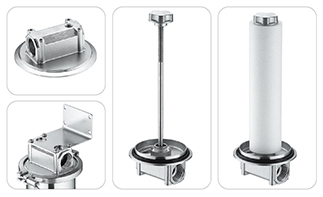

ＣＦＨＳシリーズ（標準用/シングル仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：1.0MPa
温度： 100℃ |
圧力：0.7MPa
温度： 75℃ |
SUS304
SUS316
SUS316L |
Rc(PTF) |
EPDM Viton Silicone NBR
Teflon Teflon被膜Viton |
※ 材質・Oリングは選択が可能です。
※ ベント(Rc 1/4)とドレン(Rc 1/4)付

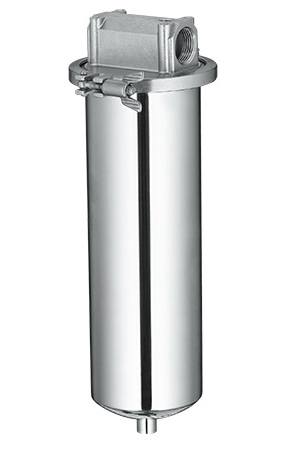

※ 写真はDOE用、その他SOE用（222・226）がございます。
※ 接続は別途仕様に10K・へルールが、圧力も高圧仕様がございます。
規格
| 品番 |
サイズ
(mm) |
装着
(本) |
寸法
(mm) |
流量
(L/M) |
| CFHS1 |
250 |
1 |
φ106× 392 |
16 |
| CFHS2 |
500 |
φ106× 642 |
33 |
| CFHS3 |
750 |
φ106× 892 |
50 |
※ 写真に設置用ブラケットが写っておりますがオプションとなります。
※ 流量はフィルター未装着時の最大流量です（水の場合）。
装着フィルターの種類や精度によって変わりますので、確認が必要な場合はお問い合わせ下さい。
価格
お問い合わせ下さい。

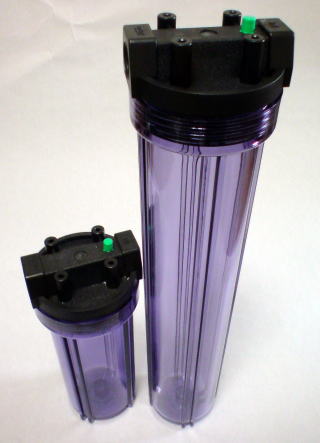

ＣＦＨＳＰシリーズ（低圧用/シングル樹脂仕様）
仕様
| 設計 |
使用 |
材質 |
接続 |
Oリング |
圧力：1.0MPa
温度： 80℃ |
圧力：0.86MPa
温度： 60℃ |
ポリプロピレン |
Rc 3/4 |
Buna-N |
※ ベントボタン付き
規格
| 品番 |
サイズ
(mm) |
装着
(本) |
寸法
(mm) |
流量
(L/M) |
| CFHPP1 |
250 |
1 |
φ92× 314 |
16 |
| CFHPP2 |
500 |
φ92× 571 |
33 |
※ 流量はフィルター未装着時の最大流量です（水の場合）。
装着フィルターの種類や精度によって変わりますので、確認が必要な場合はお問い合わせ下さい。
価格
お問い合わせ下さい。
