◆[変速制御インサート熱圧入エアープレス　製品紹介]

『変速制御インサート熱圧入エアープレス』は、プレスエアシリンダの変速切換センサの位置を動かすだけで、簡単にプレス下降スピードの減速スタート位置が変えられる、熱圧入エアープレス機なのです。

キクチ・エンジニアリングが製作販売する『変速制御インサート熱圧入エアープレス』は、リニアガイドとユニバーサルジョイントにて、位置精度・摺動性・平行度に優れたダイセットのいらない、熱圧入エアープレス機です。

位置精度・摺動性・平行度に優れ、下降スピードを変速制御できる、変速制御インサート熱圧入エアープレスに、ガラス系耐熱材、セラミックと温度調節制御均熱ヒーターブロックを取付け、インサートナット熱圧入の精密プレス加工に特化した、精密エアープレス機として製作販売しております。 精密仕上のガイドポストとボールベアリング入のスライド軸受と芯ズレを吸収するユニバーサルジョイントを組合せ、がたつきのない滑らかな動きと位置精度・摺動性・平行度に優れた、変速制御インサート熱圧入エアープレスです。 さらに、下降スピードを変速制御できる熱圧入エアープレスなので、下降開始から急速降下し、減速センサがONすると自動的に減速し、実作業する必要最小限のストロークのみ、ゆっくりとしたスピードで、製品に機械的ショックを与えること無く、インサートナット熱圧入の精密プレス加工を行うことができます。

◆変速制御インサート熱圧入エアープレスの特長

◯プレス制御方式

・プログラマブルコントローラ(PLC)によるシーケンス制御を採用

・自動・単独・スタート・プレス・ヒーターONの押ボタンスイッチ付

◯安全管理

・両手押ボタン制御式、プレス２度打防止回路(１工程停止機能)、非常停止スイッチにより安全性確保

◯数値管理

・加圧保持デジタルタイマ・生産数カウンタ・PID温度調節器が標準装備

・圧力センサ付デジタル圧力計により下限圧力、ヒーター温度の異常表示警告付

◯精度管理

・リニアガイドとユニバーサルジョイントにより位置精度・摺動性・平行度の精度向上

・プレスストロークを可変できる調整ストッパ装備

◯用途

・インサートナット熱圧入の精密プレス加工に最適

◯その他

・軽量のため作業場所の移動が容易。

◯アフターサービス

・エアープレスおよびエアープレス関連治具は、１年保証書に基づき、納入後１年間はメンテナンスを無料にて実施いたします。

【変速制御インサート熱圧入エアープレス KFPL50-75】

KFPL50-75カタログPDF

	［仕　様］
	プレス出力　　　 ：0.8KN (83Kg) エアー圧0.5Mpaにて
	プレスストローク ：75mm 　オープンハイト：155mm
	重　量　　　　　 ：24Kg
	電気制御　　　　 ：プログラマブルコントローラCP2E-E20
	加圧保持タイマ　 ：デジタルタイマ(0〜999.9秒)の標準装備
	生産数カウンタ　 ：デジタルカウンタ8桁の標準装備
	エア圧検出　　　 ：エア圧低下異常表示停止(設定変更可)
	ヒーター温度　　 ：温度設定350℃以下・温度低下異常表示停止
	◇黄銅均熱ヒーターブロック　均熱精度±３℃ブロック面積80%
	◇プレスストロークを可変できる、ストローク調整ストッパ付。
	◇両手押ボタンスイッチ制御、２度打防止回路(１工程停止機能)により安全性確保。
	◇PID制御SSR仕様の警報付温度調節器が標準装備。
	◇ヒーターブロックは耐熱性断熱材にて、断熱・放熱処理。
	◇プレスシリンダは上限・下限・変速切換センサを有し、変速制御回路組込済。
	◇軽量のため作業場所の移動が容易。
	KFPL50-75図面PDF　　見積依頼書1PDF

【変速制御インサート熱圧入エアープレス KFPL63-75】

KFPL63-75カタログPDF

	［仕　様］
	プレス出力　　　 ：1.4KN (143Kg) エアー圧0.5Mpaにて
	プレスストローク ：75mm 　オープンハイト：155mm
	重　量　　　　　 ：25Kg
	電気制御　　　　 ：プログラマブルコントローラCP2E-E20
	加圧保持タイマ　 ：デジタルタイマ(0〜999.9秒)の標準装備
	生産数カウンタ　 ：デジタルカウンタ8桁の標準装備
	エア圧検出　　　 ：エア圧低下異常表示停止(設定変更可)
	ヒーター温度　　 ：温度設定350℃以下・温度低下異常表示停止
	◇黄銅均熱ヒーターブロック　均熱精度±３℃ブロック面積80%
	◇プレスストロークを可変できる、ストローク調整ストッパ付。
	◇両手押ボタンスイッチ制御、２度打防止回路(１工程停止機能)により安全性確保。
	◇PID制御SSR仕様の警報付温度調節器が標準装備。
	◇ヒーターブロックは耐熱性断熱材にて、断熱・放熱処理。
	◇プレスシリンダは上限・下限・変速切換センサを有し、変速制御回路組込済。
	◇軽量のため作業場所の移動が容易。
	KFPL63-75図面PDF　　見積依頼書1PDF

【変速制御インサート熱圧入エアープレス KFPL80-75】

KFPL80-75カタログPDF

	［仕　様］
	プレス出力　　　 ：2.2KN (230Kg) エアー圧0.5Mpaにて
	プレスストローク ：75mm 　オープンハイト：155mm
	重　量　　　　　 ：30Kg
	電気制御　　　　 ：プログラマブルコントローラCP2E-E20
	加圧保持タイマ　 ：デジタルタイマ(0〜999.9秒)の標準装備
	生産数カウンタ　 ：デジタルカウンタ8桁の標準装備
	エア圧検出　　　 ：エア圧低下異常表示停止(設定変更可)
	ヒーター温度　　 ：温度設定350℃以下・温度低下異常表示停止
	◇黄銅均熱ヒーターブロック　均熱精度±３℃ブロック面積80%
	◇プレスストロークを可変できる、ストローク調整ストッパ付。
	◇両手押ボタンスイッチ制御、２度打防止回路(１工程停止機能)により安全性確保。
	◇PID制御SSR仕様の警報付温度調節器が標準装備。
	◇ヒーターブロックは耐熱性断熱材にて、断熱・放熱処理。
	◇プレスシリンダは上限・下限・変速切換センサを有し、変速制御回路組込済。
	◇軽量のため作業場所の移動が容易。
	KFPL80-75図面PDF　　見積依頼書1PDF

【変速制御インサート熱圧入エアープレス KFPL100-75】

KFPL100-75カタログPDF

	［仕　様］
	プレス出力　　　 ：3.5KN (364Kg) エアー圧0.5Mpaにて
	プレスストローク ：75mm 　オープンハイト：155mm
	重　量　　　　　 ：35Kg
	電気制御　　　　 ：プログラマブルコントローラCP2E-E20
	加圧保持タイマ　 ：デジタルタイマ(0〜999.9秒)の標準装備
	生産数カウンタ　 ：デジタルカウンタ8桁の標準装備
	エア圧検出　　　 ：エア圧低下異常表示停止(設定変更可)
	ヒーター温度　　 ：温度設定350℃以下・温度低下異常表示停止
	◇黄銅均熱ヒーターブロック　均熱精度±３℃ブロック面積80%
	◇プレスストロークを可変できる、ストローク調整ストッパ付。
	◇両手押ボタンスイッチ制御、２度打防止回路(１工程停止機能)により安全性確保。
	◇PID制御SSR仕様の警報付温度調節器が標準装備。
	◇ヒーターブロックは耐熱性断熱材にて、断熱・放熱処理。
	◇プレスシリンダは上限・下限・変速切換センサを有し、変速制御回路組込済。
	◇軽量のため作業場所の移動が容易。
	KFPL100-75図面PDF　　見積依頼書1PDF

【変速制御インサート熱圧入エアープレス KFPL50-75-H】

KFPL50-75-HカタログPDF

	［仕　様］
	プレス出力　　　 ：0.8KN (83Kg) エアー圧0.5Mpaにて
	プレスストローク ：75mm 　オープンハイト：155mm
	重　量　　　　　 ：24Kg
	電気制御　　　　 ：プログラマブルコントローラCP2E-E20
	加圧保持タイマ　 ：デジタルタイマ(0〜999.9秒)の標準装備
	生産数カウンタ　 ：デジタルカウンタ8桁の標準装備
	エア圧検出　　　 ：エア圧低下異常表示停止(設定変更可)
	ヒーター温度　　 ：温度設定390℃以下・温度低下異常表示停止
	◇黄銅均熱ヒーターブロック　均熱精度±５℃ブロック面積80%
	◇プレスストロークを可変できる、ストローク調整ストッパ付。
	◇両手押ボタンスイッチ制御、２度打防止回路(１工程停止機能)により安全性確保。
	◇PID制御SSR仕様の警報付温度調節器が標準装備。
	◇ヒーターブロックは耐熱性断熱材にて、断熱・放熱処理。
	◇プレスシリンダは上限・下限・変速切換センサを有し、変速制御回路組込済。
	◇軽量のため作業場所の移動が容易。
	KFPL50-75-H図面PDF　　見積依頼書1PDF

【変速制御インサート熱圧入エアープレス KFPL63-75-H】

KFPL63-75-HカタログPDF

	［仕　様］
	プレス出力　　　 ：1.4KN (143Kg) エアー圧0.5Mpaにて
	プレスストローク ：75mm 　オープンハイト：155mm
	重　量　　　　　 ：25Kg
	電気制御　　　　 ：プログラマブルコントローラCP2E-E20
	加圧保持タイマ　 ：デジタルタイマ(0〜999.9秒)の標準装備
	生産数カウンタ　 ：デジタルカウンタ8桁の標準装備
	エア圧検出　　　 ：エア圧低下異常表示停止(設定変更可)
	ヒーター温度　　 ：温度設定390℃以下・温度低下異常表示停止
	◇黄銅均熱ヒーターブロック　均熱精度±５℃ブロック面積80%
	◇プレスストロークを可変できる、ストローク調整ストッパ付。
	◇両手押ボタンスイッチ制御、２度打防止回路(１工程停止機能)により安全性確保。
	◇PID制御SSR仕様の警報付温度調節器が標準装備。
	◇ヒーターブロックは耐熱性断熱材にて、断熱・放熱処理。
	◇プレスシリンダは上限・下限・変速切換センサを有し、変速制御回路組込済。
	◇軽量のため作業場所の移動が容易。
	KFPL63-75-H図面PDF　　見積依頼書1PDF

【変速制御インサート熱圧入エアープレス KFPL80-75-H】

KFPL80-75-HカタログPDF

	［仕　様］
	プレス出力　　　 ：2.2KN (230Kg) エアー圧0.5Mpaにて
	プレスストローク ：75mm 　オープンハイト：155mm
	重　量　　　　　 ：30Kg
	電気制御　　　　 ：プログラマブルコントローラCP2E-E20
	加圧保持タイマ　 ：デジタルタイマ(0〜999.9秒)の標準装備
	生産数カウンタ　 ：デジタルカウンタ8桁の標準装備
	エア圧検出　　　 ：エア圧低下異常表示停止(設定変更可)
	ヒーター温度　　 ：温度設定390℃以下・温度低下異常表示停止
	◇黄銅均熱ヒーターブロック　均熱精度±５℃ブロック面積80%
	◇プレスストロークを可変できる、ストローク調整ストッパ付。
	◇両手押ボタンスイッチ制御、２度打防止回路(１工程停止機能)により安全性確保。
	◇PID制御SSR仕様の警報付温度調節器が標準装備。
	◇ヒーターブロックは耐熱性断熱材にて、断熱・放熱処理。
	◇プレスシリンダは上限・下限・変速切換センサを有し、変速制御回路組込済。
	◇軽量のため作業場所の移動が容易。
	KFPL80-75-H図面PDF　　見積依頼書1PDF

【変速制御インサート熱圧入エアープレス KFPL100-75-H】

KFPL100-75-HカタログPDF

	［仕　様］
	プレス出力　　　 ：3.5KN (364Kg) エアー圧0.5Mpaにて
	プレスストローク ：75mm 　オープンハイト：155mm
	重　量　　　　　 ：35Kg
	電気制御　　　　 ：プログラマブルコントローラCP2E-E20
	加圧保持タイマ　 ：デジタルタイマ(0〜999.9秒)の標準装備
	生産数カウンタ　 ：デジタルカウンタ8桁の標準装備
	エア圧検出　　　 ：エア圧低下異常表示停止(設定変更可)
	ヒーター温度　　 ：温度設定390℃以下・温度低下異常表示停止
	◇黄銅均熱ヒーターブロック　均熱精度±５℃ブロック面積80%
	◇プレスストロークを可変できる、ストローク調整ストッパ付。
	◇両手押ボタンスイッチ制御、２度打防止回路(１工程停止機能)により安全性確保。
	◇PID制御SSR仕様の警報付温度調節器が標準装備。
	◇ヒーターブロックは耐熱性断熱材にて、断熱・放熱処理。
	◇プレスシリンダは上限・下限・変速切換センサを有し、変速制御回路組込済。
	◇軽量のため作業場所の移動が容易。
	KFPL100-75-H図面PDF　　見積依頼書1PDF

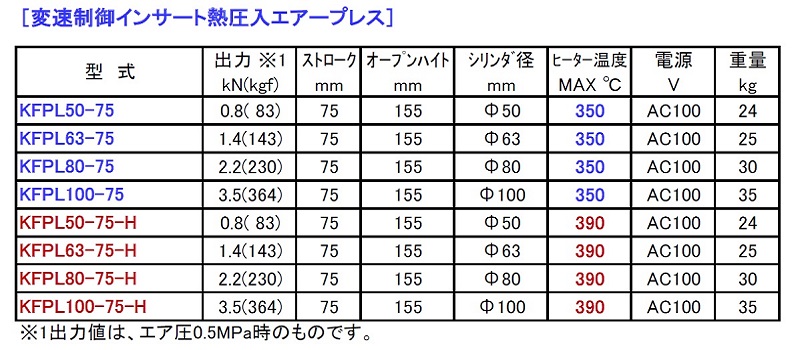

変速制御インサート熱圧入エアープレス仕様PDF

変速制御インサート熱圧入エアープレスについて、お客様の仕様に基づき、オーダーメイドのエアープレスも設計製作いたします。

変速制御インサート熱圧入エアープレスのデモ機実演貸出サービスを実施しておりますので、ぜひ、がたつきのない滑らかな動きと変速スピードを実感してみてください。

下記の電話、FAX、Eメール、「お問合せ・資料請求はこちら」をクリックしてご連絡ください。

TEL 090-9844-6319　　FAX 048-953-2324　　Eメール kikuchi.eng@gmail.com

お問合せ・資料請求はこちら

次の製品紹介は下記「製品情報」の該当機種をクリックしてください。
