◆[変速制御スライド付小型精密エアープレス　製品紹介]

「変速制御スライド付小型精密エアープレス」は、プレスエアシリンダの変速切換センサの位置を動かすだけで、簡単にプレス下降スピードの減速スタート位置が変えられる、スライド付小型エアープレス機なのです。

キクチ・エンジニアリングが製作販売する「変速制御スライド付小型精密エアープレス」は、リニアガイド/ブッシュとユニバーサルジョイントにて、位置精度・摺動性・平行度に優れ、供給取出が容易な下型スライド式の、プレス・下型前進スピードを変速制御できる、スライド付小型エアープレス機です。

プレス・下型前進スピードを変速制御できる、変速制御スライド付小型精密エアープレスを圧入・刻印・カシメなど精密プレス加工に特化した、スライド付小型エアープレス機として製作販売しております。

精密仕上のガイドポストとボールベアリング入のスライド軸受と芯ズレを吸収するユニバーサルジョイントを組合せ、がたつきのない滑らかな動きと位置精度・摺動性・平行度に優れた、変速制御スライド付小型精密エアープレスです。
さらに、下降スピードを変速制御できるスライド付小型精密エアープレスなので、下降開始から急速降下し、減速センサがONすると自動的に減速し、実作業する必要最小限のストロークのみ、ゆっくりとしたスピードで、製品に機械的ショックを与えること無く、圧入・刻印・カシメなど精密プレス加工を行うことができます。

◆変速制御スライド付小型精密エアープレスの特長

◯プレス制御方式

・プログラマブルコントローラ(PLC)によるシーケンス制御を採用

・自動・単独・スタート・プレス・スライドの押ボタンスイッチ付

◯安全管理

・両手押ボタン制御式、プレス２度打防止回路(１工程停止機能)組込により安全性確保

◯数値管理

・加圧保持保持デジタルタイマ・生産数カウンタが標準装備

・圧力センサ付デジタル圧力計により下限圧力異常警告付

◯精度管理

・リニアガイド/ブッシュ・ユニバーサルジョイントにより位置精度・摺動性・平行度の精度向上

・プレス/型スライドストロークを可変できる調整ストッパ装備

◯用途

・圧入・刻印・カシメなど精密プレス加工に最適

◯その他

・軽量のため持ち運び移動が簡単

◯アフターサービス

・エアープレスおよびエアープレス関連治具は、１年保証書に基づき、納入後１年間はメンテナンスを無料にて実施いたします。

【変速制御スライド付小型精密エアープレス KAPFS63-40-15-150】

　KAPFS63カタログPDF

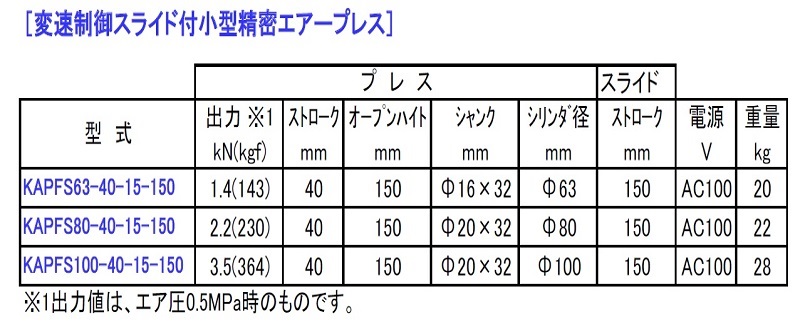

	［仕　様］
	プレス出力　　　：1.4KN (143Kg) エアー圧0.5Mpaにて
	プレスストローク：40mm 　オープンハイト：150mm
	下型ストローク　：150mm
	重　量　　　　　：20Kg
	電気制御　　　　：プログラマブルコントローラKV-N24
	加圧保持タイマ　：デジタルタイマ(0～999.9秒)の標準装備
	生産数カウンタ　：デジタルカウンタ8桁の標準装備
	エア圧検出　　　：エア圧低下異常表示停止(設定変更可)
	◇プレス/型スライドストロークを可変できる、ストローク調整ストッパ付。
	◇両手押ボタンスイッチ制御、２度打防止回路(１工程停止機能)により安全性確保。
	◇「自動｣・「単独」・「プレス」・「スライド」操作スイッチ付。
	◇プレスシリンダは上限・下限・変速切換センサを有し、変速制御回路組込済。
	◇スライドシリンダは後退・前進・変速切換センサを有し、変速制御回路組込済。
	◇軽量のため作業場所の移動が容易。
	KAPFS63図面PDF　　見積依頼書PDF

【変速制御スライド付小型精密エアープレス KAPFS80-40-15-150】

　KAPFS80カタログPDF

	［仕　様］
	プレス出力　　　：2.2KN (230Kg) エアー圧0.5Mpaにて
	プレスストローク：40mm 　オープンハイト：150mm
	下型ストローク　：150mm
	重　量　　　　　：22Kg
	電気制御　　　　：プログラマブルコントローラKV-N24
	加圧保持タイマ　：デジタルタイマ(0～999.9秒)の標準装備
	生産数カウンタ　：デジタルカウンタ8桁の標準装備
	エア圧検出　　　：エア圧低下異常表示停止(設定変更可)
	◇プレス/型スライドストロークを可変できる、ストローク調整ストッパ付。
	◇両手押ボタンスイッチ制御、２度打防止回路(１工程停止機能)により安全性確保。
	◇「自動｣・「単独」・「プレス」・「スライド」操作スイッチ付。
	◇プレスシリンダは上限・下限・変速切換センサを有し、変速制御回路組込済。
	◇スライドシリンダは後退・前進・変速切換センサを有し、変速制御回路組込済。
	◇軽量のため作業場所の移動が容易。
	KAPFS80図面PDF　　見積依頼書PDF

【変速制御スライド付小型精密エアープレス KAPFS100-40-15-150】

　KAPFS100カタログPDF

	［仕　様］
	プレス出力　　　：3.5KN (364Kg) エアー圧0.5Mpaにて
	プレスストローク：40mm 　オープンハイト：150mm
	下型ストローク　：150mm
	重　量　　　　　：28Kg
	電気制御　　　　：プログラマブルコントローラKV-N24
	加圧保持タイマ　：デジタルタイマ(0～999.9秒)の標準装備
	生産数カウンタ　：デジタルカウンタ8桁の標準装備
	エア圧検出　　　：エア圧低下異常表示停止(設定変更可)
	◇プレス/型スライドストロークを可変できる、ストローク調整ストッパ付。
	◇両手押ボタンスイッチ制御、２度打防止回路(１工程停止機能)により安全性確保。
	◇「自動｣・「単独」・「プレス」・「スライド」操作スイッチ付。
	◇プレスシリンダは上限・下限・変速切換センサを有し、変速制御回路組込済。
	◇スライドシリンダは後退・前進・変速切換センサを有し、変速制御回路組込済。
	◇軽量のため作業場所の移動が容易。
	KAPFS100図面PDF　　見積依頼書PDF
