SolidWorks IDFModelerは、SolidWorksデータとIDFデータとの双方向変換ソフトです。
SolidWorksにアドインするので、SolidWorksのメニューからコマンドを使用できます。
IDFデータを介して、SolidWorksで作成した実装仕様をプリント板設計CADに伝達したり
プリント板設計CADデータからSolidWorksアセンブリモデルを作成したりできます。

動作環境　　　：SolidWorksが動作する環境と同じ

対応バージョン：SolidWorks2006～SolidWorks2012

変換できるIDF ：IDF2.0、IDF3.0

価格(消費税別)：28万円（1年間の保守料を含む) FloatingLicense
年間保守料　　：5.6万円(消費税別)

　　　　　　　　　　日本総代理店
　　　　　　　　　サーキットワークス・ジャパン株式会社

☆EXPORT時、SolidWorksで作成したモデルに属性を
　追加するコマンドが充実しています。
☆ボードアセンブリを作成するか、ボード形状部品
　のみを作成するかを選択してIMPORTできます。
☆既設計のSolidWorks部品を割り当てるかIDFデータ
　から自動作成するかを選択してIMPORTできます。
☆部品の高さ、ロケーション番号、部品名により、
　搭載部品をフィルタリングしてIMPORTできます。
☆穴の種類や大きさにより、作成する穴をフィルタ
　リングして、ボード形状部品をIMPORTできます。
☆ロケーション名をフィーチャーマネージャーツリ
　ーに表示させることができます。

EXPORT機能
☆SolidWorksの設計モデルから、属性データを自動的に抽出して実装仕様データを作成するので、
　作成ミスが無くなり、作成工数も削減できます。
☆ボード形状・穴・各種禁止領域に加え、搭載部品の配置情報（ロケーション,X,Y,Angle等）をデータとして自動抽出します。
☆プリント板の設計者が、実装仕様を再入力する作業が無くなるので入力工数を削減でき、実装仕様を正確に伝達できます。

☆設計変更に伴う実装仕様の修正も簡単に伝達できます。

IMPORT機能

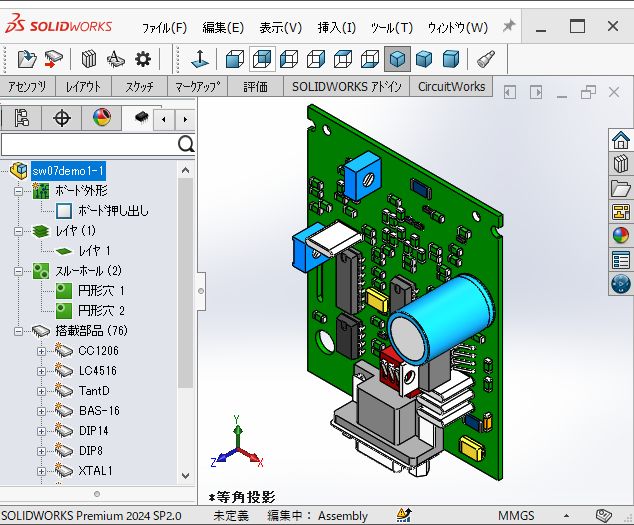

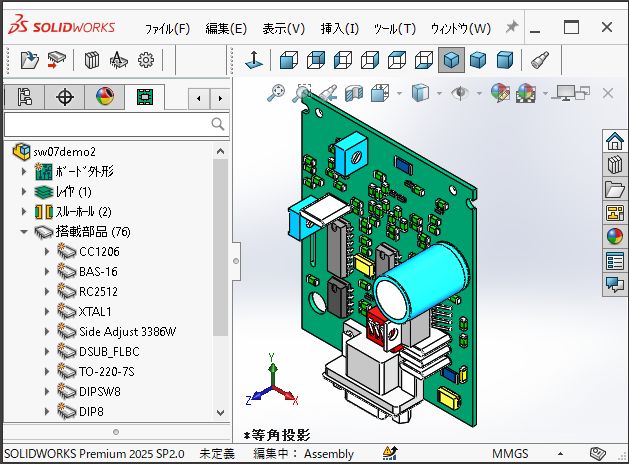

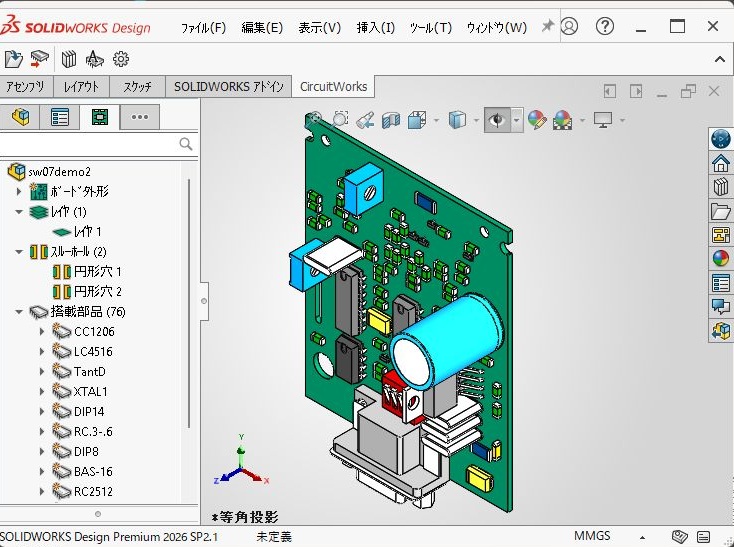

☆プリント板設計CADのデータからSolidWorksアセンブリモデルを、簡単に自動作成できます。

　この際、既設計の詳細部品モデルを自動で割り当てることもできます。

☆作成したプリント板のモデルを製品アセンブリの中に配置し、干渉チェックやその他の設計問題を確認することができます。

☆懸念される問題に対処して、ボード形状や穴を修正したり搭載部品の配置を変更したりした場合、

　 IDFデータを介して、プリント板設計CADに変更データを戻すことができます。

年間保守契約でのサポート内容
☆SolidWorksやWindowsの新バージョンやサービスパックへの対応

☆バグ修正や新機能へのアクセス
☆導入時の操作教育と、Emailによる技術的なサポート
